sku: w91302

Xiaoxiang BMS 7S až 14S 30A LI-ION JBD BMS podporuje NMC / LFP batériu

7S 30A, 8S 30A, 9S 30A, 10S 30A, 11S 30A, 12S 30A, 13S 30A, 14S 30A, 40A Všetka podpora.

NMC (3,7V) a LFP (3,2V) batéria obidve podporujú.

Táto doska je Xiaoxiang BMS (JBD BMS),

7s až 14s všetky podpory

NMC (3,7V) a LFP (3,2V) batéria obidve podporujú

Zostavte v Bluetooth

Špeciálny dizajn malej veľkosti pre e-bicykle

Bluetooth pripojený na BMS, podporu portu UART pre obrazovku LCD.

Podpora aplikácií angličtina

O softvéri, kontaktujte predajcu.

Po objednávke vám predajca poskytne odkaz na aplikáciu.

Vlastnosti: 1) obvod detekcie napätia s vysokým presadzovaním; 2) terminál nabíjačky pomocou zariadenia s vysokým napätím; 3) vstavaný trojstupňový detekčný obvod nadprúd (nadprúd 1, nadprúd 2 alebo skrat zaťaženia); 4) MOS Tranzistor môže ovládať nabíjanie a vybíjanie batérie; 5) Nízka spotreba prúdu v pohotovostnom režime. 6) Nadmerné nabíjanie a prepustenie môže nastaviť softvérom (APP).

7) Veľkosť BMS: 65*53*12 mm

Nabíjanie a výtok používajte rovnaký port.

Poplatok: B+ C-

Výtok (zaťaženie） ： B+ C-

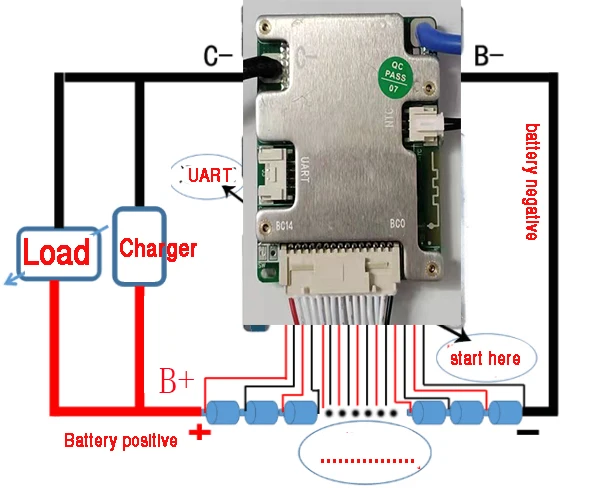

Schéma zapojenia

Vysoký bitový signál krátky spolu,

14S Používa sa ako 14S, nepotrebuje krátky signál.

14S Použite ako 13S, krátky signál B13 až B14.B13 až B14, všetko sa pripája k pozitívnemu bunke 13

14S použite ako 12S, krátky signál B12 až B14.B12 až B14, všetky sa pripájajú k pozitívnemu bunke 12

14S použite ako 11S, krátky signál B11 až B14.B11 až B14 Signál sa pripájajú k pozitívnemu bunke 11

14S Použite ako 10s, krátky signál B10 až B14.B10 až B14 Signál sa pripájajú k pozitívnemu bunke 10
