sku: w64373

Balík zahŕňa:

1 x Rotačný stôl

3 x deliace dosky

1 x Sada príslušenstva

Tipy:

Máme tiež k dispozícii 5/6/8/10/12/14/16/20/25 palca

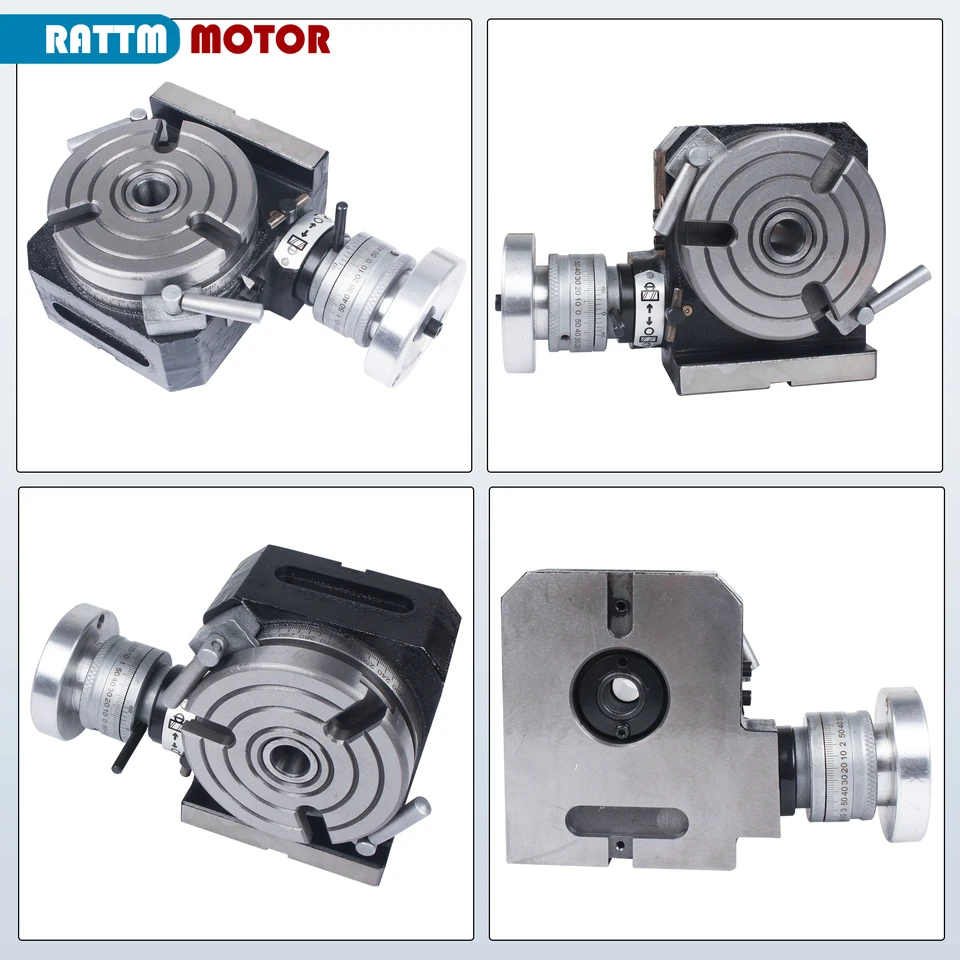

Horizontálny a vertikálny indexovací disk HV (rotačná tabuľka) je jedným z hlavných príslušenstiev frézovacieho stroja, ktoré sa dá použiť na frézovacích strojoch na indexovanie vŕtania alebo mletia, obvodového rezania, nudného, ​​počítania a inej práce.

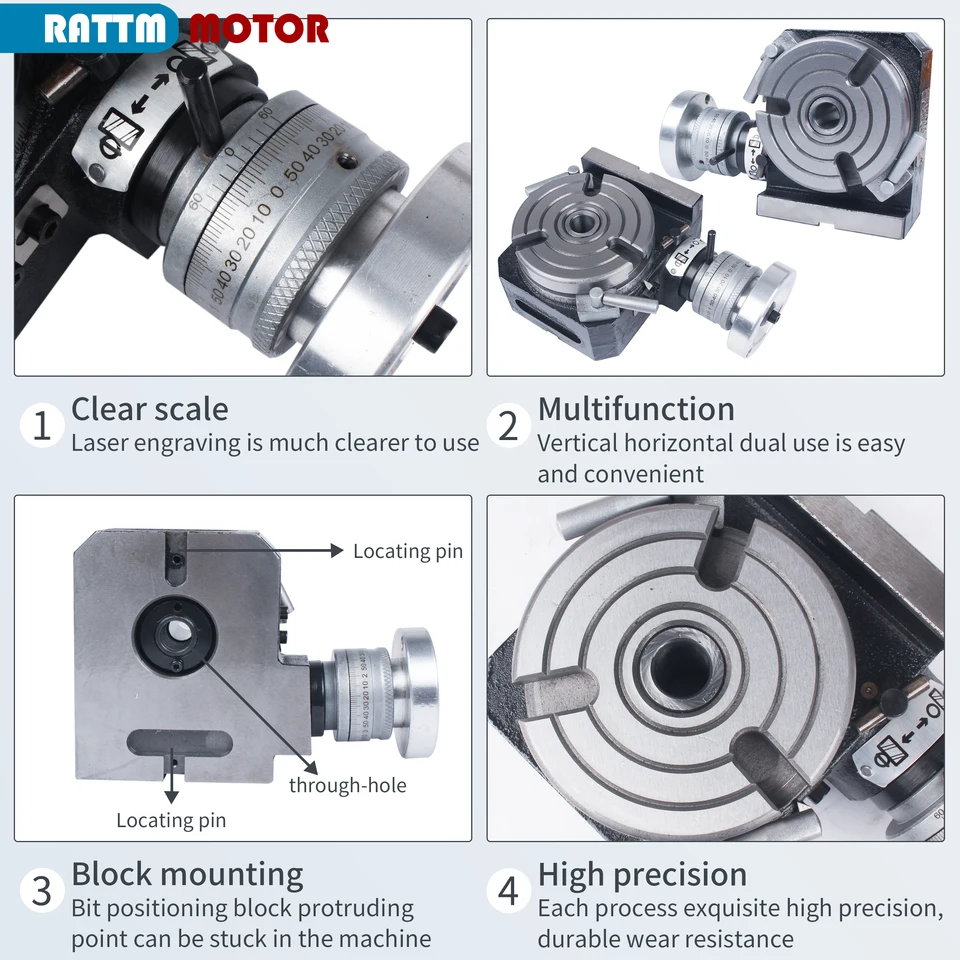

Tabuľka má 360 ° odstupňovanú čiaru s krúžkom v mierke 1 'a 10 ′ vernier krúžkom s minimálnou hodnotou diferenciácie. Rotačná tabuľka má mechanizmus vylučovania červov a indexovacích prevodových stupňov.

Vertikálne a horizontálne rotačné tabuľky HV série sa používajú vo vertikálnej polohe v spojení s chvostom (na zakúpenie osobitne) na vykonanie vŕtania obvodových indexovacích indexov a premytia zložitejších obrobkov.

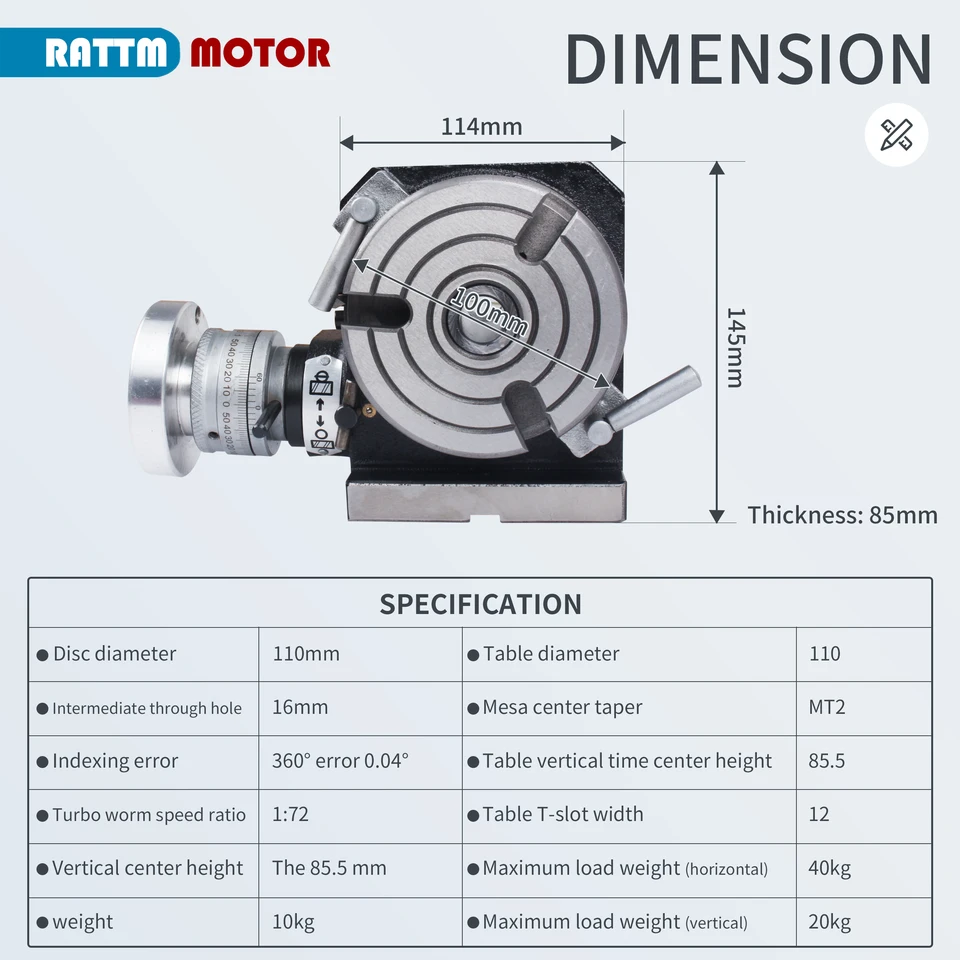

Parametre

Priemer tabuľky: 110 mm

Centrum cez otvor: 16 mm

Chyba indexovania: 360 ° Chyba 0,04 °.

Vertikálna výška stredu: 85,5 mm

Tabuľka Centrum Dier Touper: MT2

Šírka T-slotu povrchu stola: 12 mm

Susedný uhol tabuľky T-slot: 120 °.

Šírka polohovania: 12 mm

Turbína submoduly: 1

Pomer rýchlosti turbín: 1:72

Stupnica obvodu tabuľky ： 360 °

Počet stupňov tabuľky predstavovanej každou revolúciou červového zariadenia: 5

Maximálne horizontálne zaťaženie: 40 kg

Maximálne vertikálne zaťaženie: 20 kg

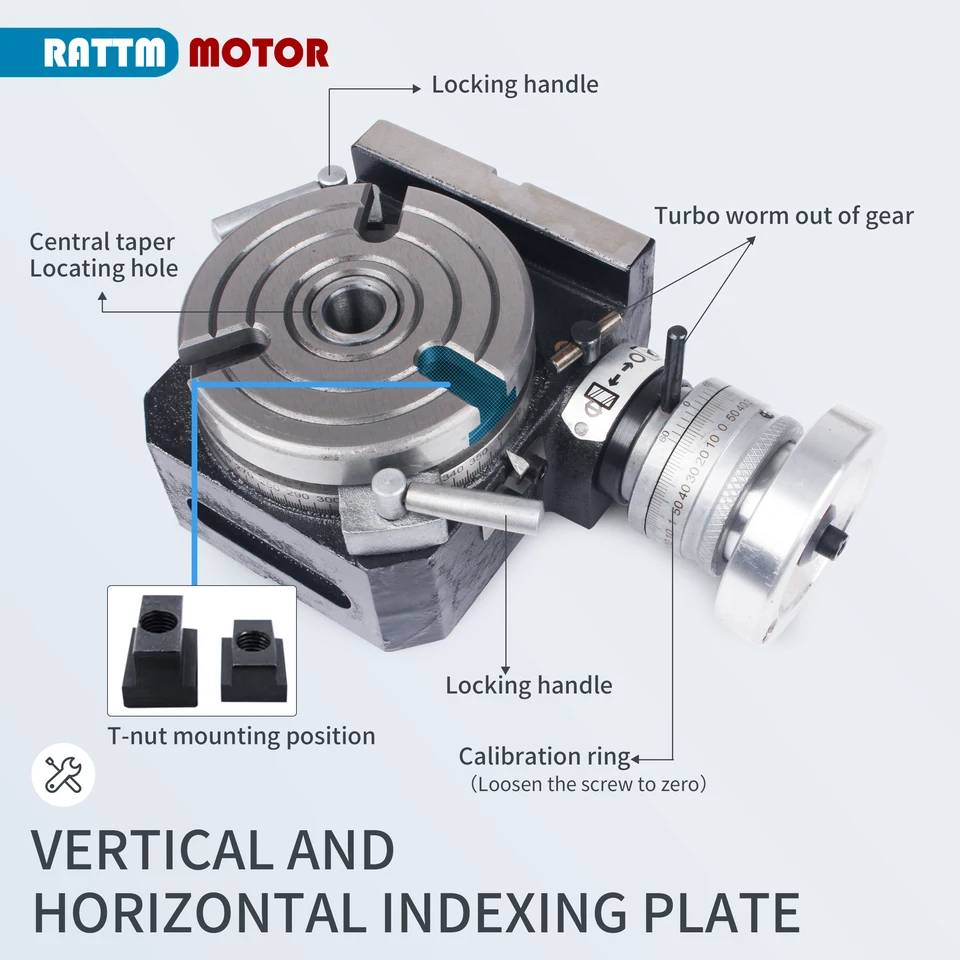

Vertikálne a horizontálne indexovanie diskov Funkčné diely Opis

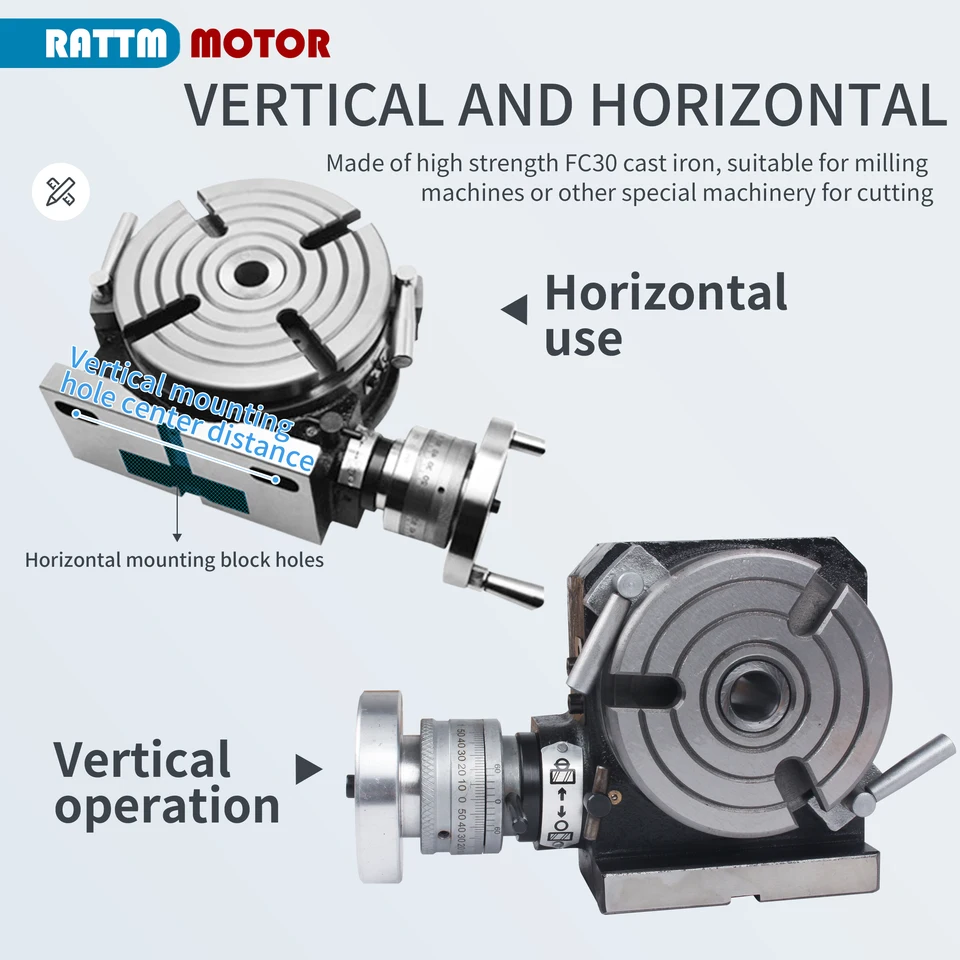

Vyrobené z liatinového železa FC30, vhodné pre frézovacie strojy alebo iné špeciálne stroje na použitie v rezaní, nový systém zamykania vretena v porovnaní s tradičným obojstranným podtypom, ktorý zamkne silnejšie a stabilnejšie rezanie.
