sku: w468570

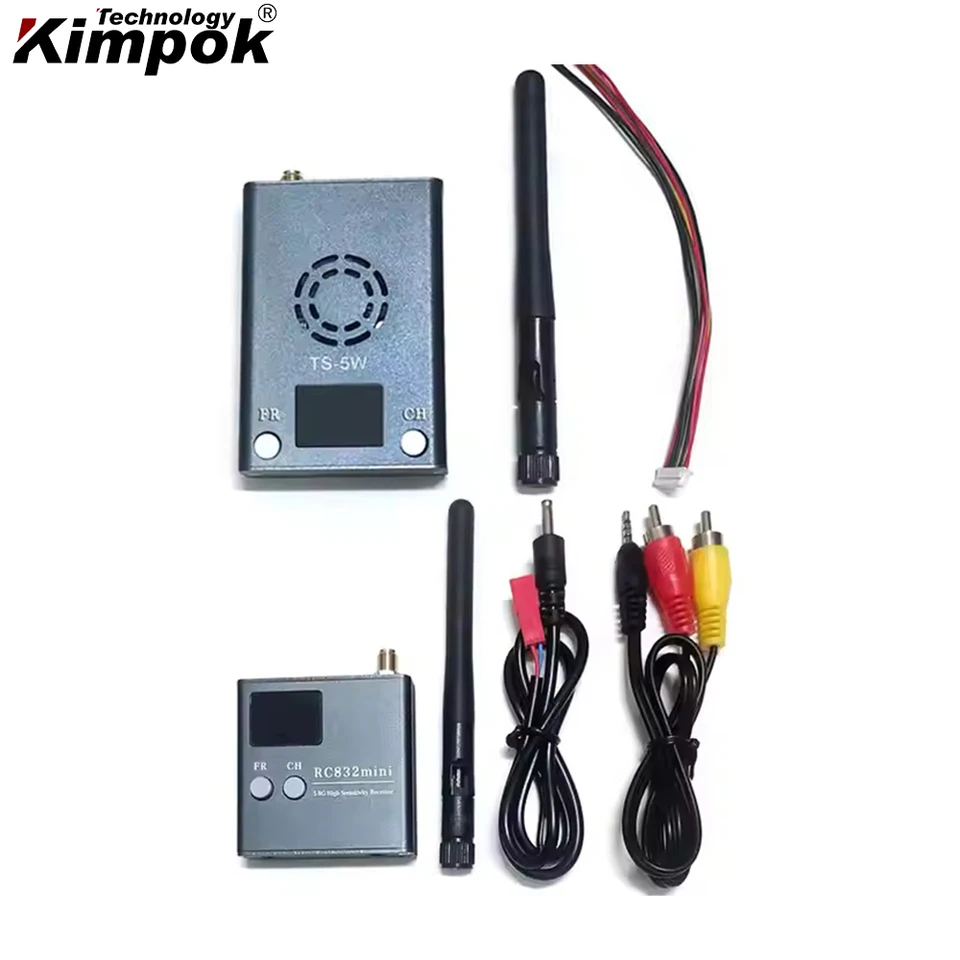

5,8 GHz 5W bezdrôtový prenos videa a prijímača prenosu s dlhým dosahom FPV VTX VRX

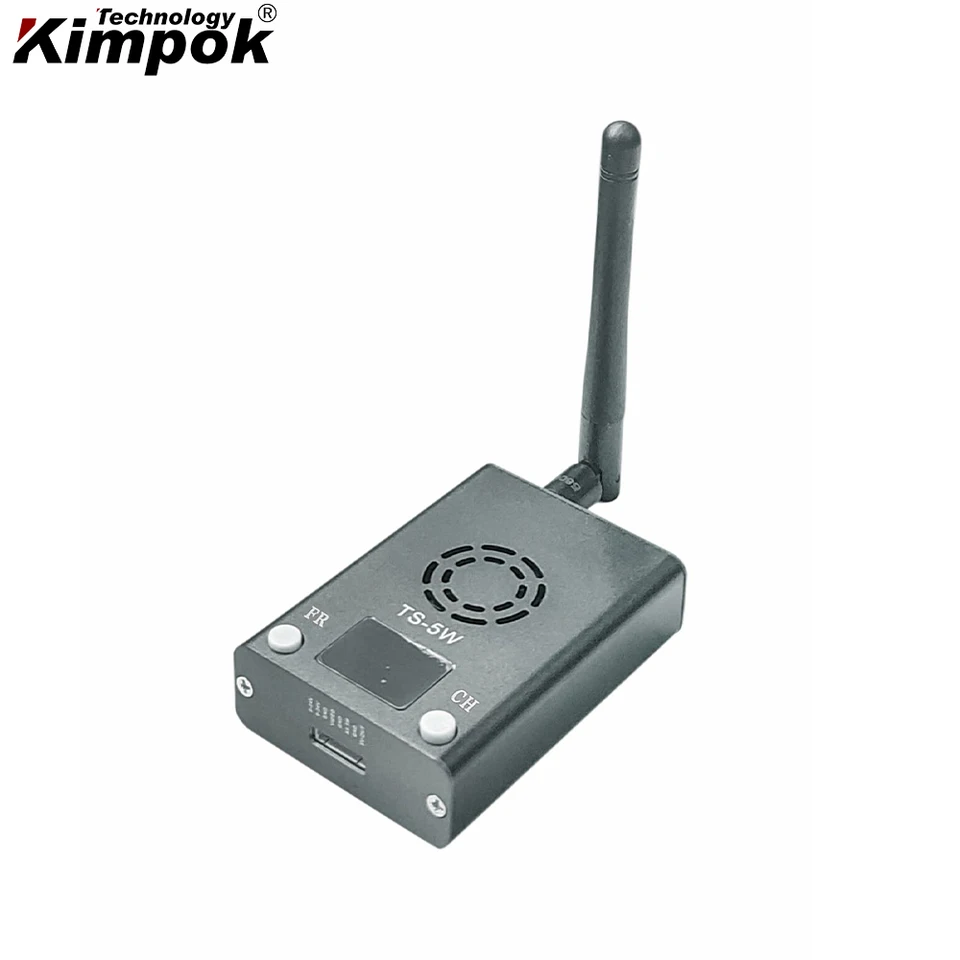

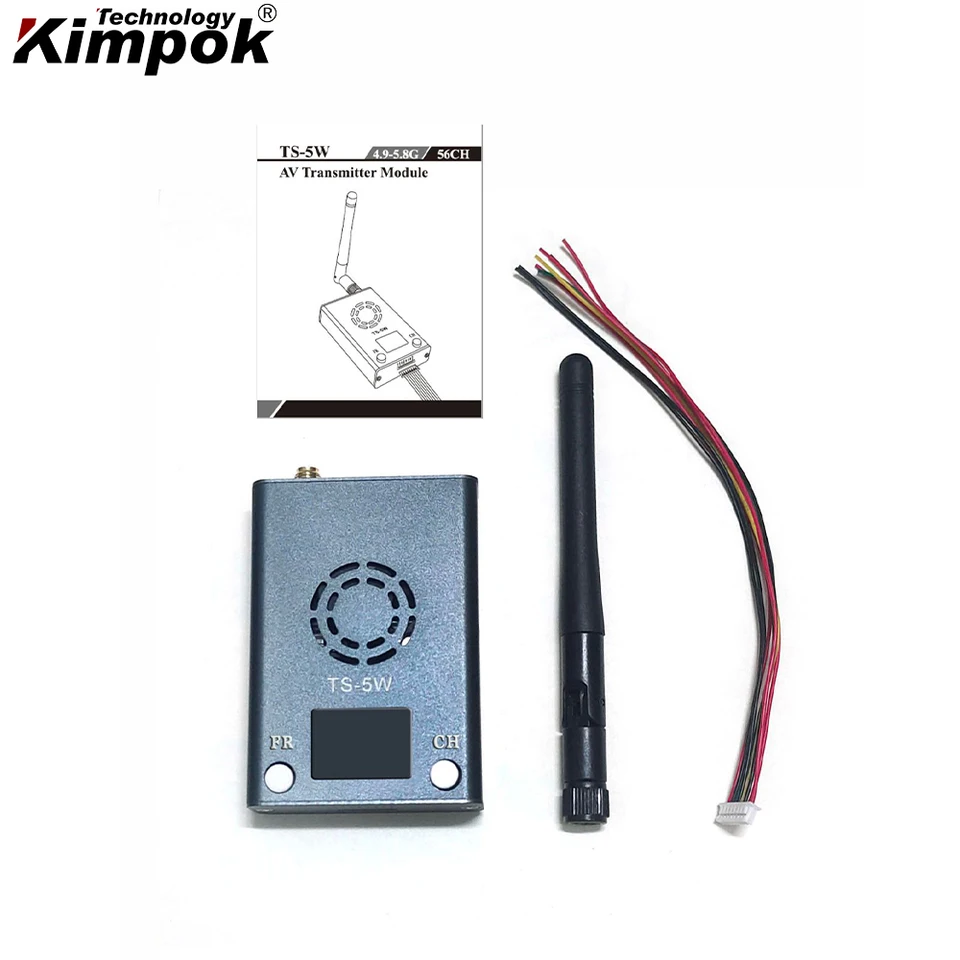

Špecifikácia vysielača:

Modulovať

Širokopásmový modulovaný

Formát videa

NTSC/PAL

Konektor antény

Konektor SMA

Rozmer

72,5*50*18,5 mm

Kanál

56 kanálov

Vysielací výkon

5W

Časť

4,9-5,8 GHz

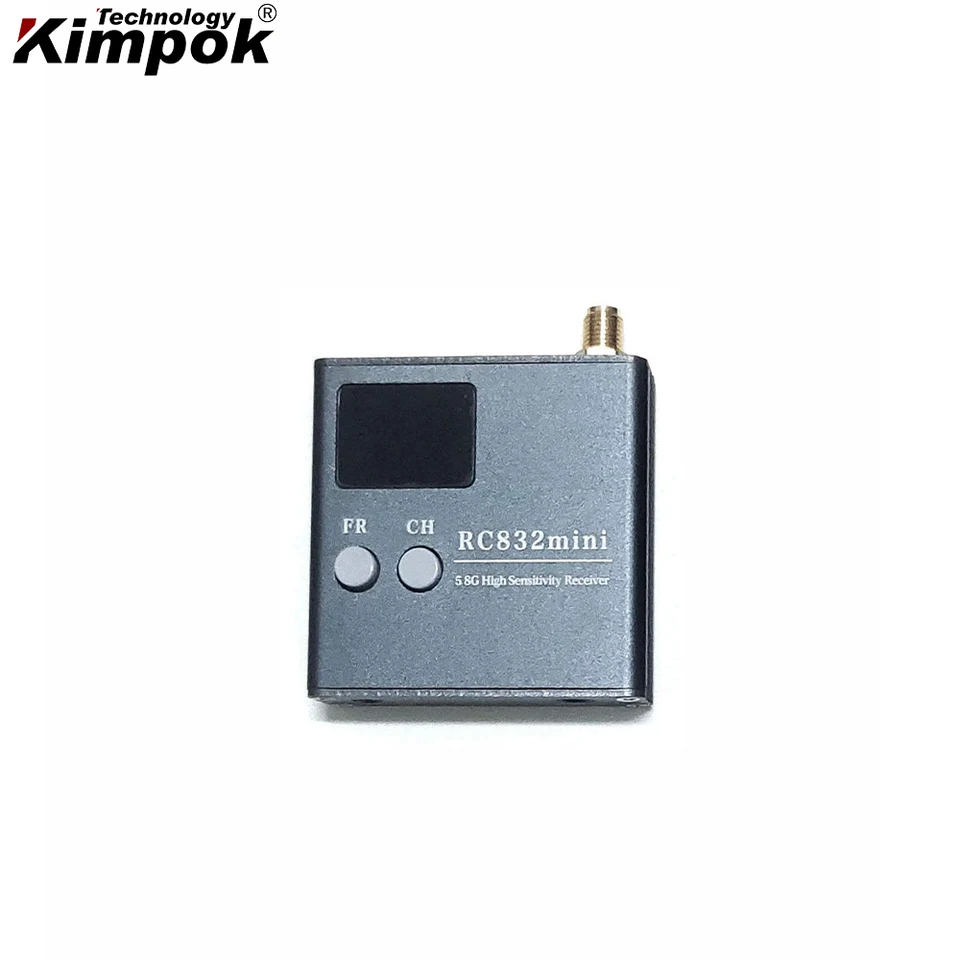

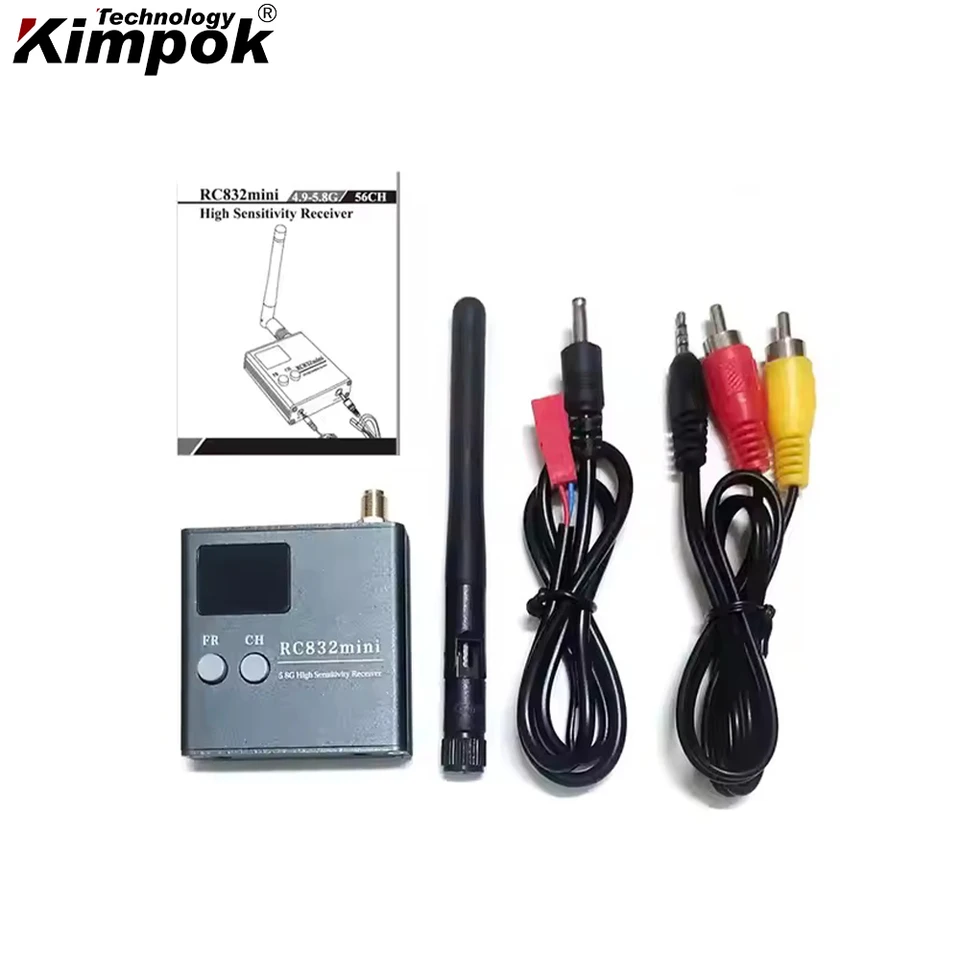

Špecifikácia prijímača:

Dodávať prúd

130 mA

Porovnávanie vstupu RF

50 ohm SMA

Výstupné napätie

1,0VP_P 75Ω

Audio výstupné napätie

1,0VP_P 10 kΩ

Rozmer

50*50*15 mm

Váha

42,5 g

Metóda prevádzky:

Po zapnutí a zapnutí digitálnej trubice zobrazí posledný uložený frekvenčný pás a kanál,

1. Implement Modul kanály dvoma tlačidlami_ CH, Frekvenčným pásmom_ FR a tlačidlom napájania (Poznámka: 请务必在 Anténa 安装后 Zapnutím, 否则会 Vyhorenie IC amplifikácie napájania):

A: Úprava frekvenčného pásma:

V počiatočnom stave spustenia stlačením tlačidla FR upravte aktuálnu frekvenciu. KrspresshefrButton (asi0,5 s) OncetoswitchThefRequencyBandFrom1to2 a AndtHedigitalDisplaywillSwITHITHITH1TO2; Andsoon. Frekvenčné pásmo sa zobrazí postupne pri a B.LOOP Medzi EFRLX, digitálny displej ukazuje slučku medzi 1.2.3.4.5.6.7.

B: Nastavenie kanála:

Stlačením tlačidla CH upravíte aktuálny kanál.ShortpressTheChButton (asi0,5 s) OncetoswitchthefRequencyBandFrom1to2, andTigitalDisplaywillSwillSwitchfrom1to2; ShortPressTheSthechButtonagain (asi0.5s), TheFreCencyBandWillJILLJILLJUMPFROME3 encybandwillcycleBetween1.2.3.4.5.6.7.8, andedigitaldisplaywillcycleBetween1.2.3.4.5 .6.7.8.

C: napájanie:

Potvrdzuje sa, že zodpovedajúca anténa je správne nainštalovaná, stlačte tlačidlo zapnutia a vysielač začne normálne fungovať. Dávajte pozor, aby ste nezablokovali okno chladiaceho ventilátora vysielača.
