sku: w449307

(Bez hlavného čipu) DIY súprav

Všimnite si:

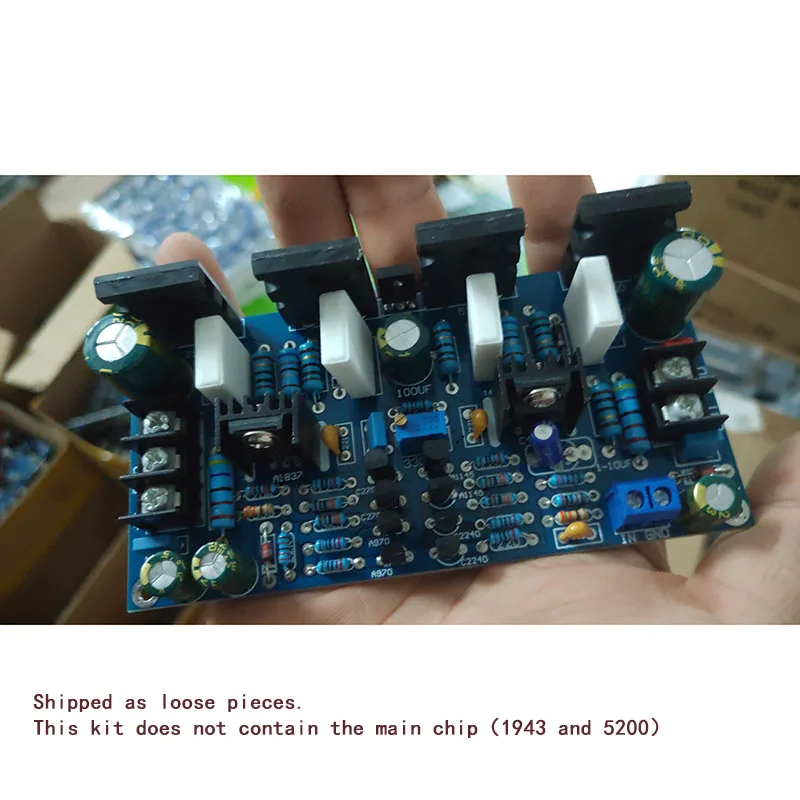

1. Táto súprava neobsahuje hlavný čip (1943 a 5200)!

2P 2P, 3P tón sedadla je 7,62 mm.

3. Doska je monofonická doska zosilňovača napájania bez obvodu usmerňovača. Ak potrebujete dva kanály, kúpte si 2 kusy.

Dizajn obvodu používa A970/C2240 vysokonapäťový audio-párové trubice dvojitý diferenciálny obvod a A1145/C2705 na amplifikáciu napätia, ktorý podporuje používanie stredne silového párového trubice A1837/C4793 a výstupná fáza A1943/C5200 TOSHIBA DIEND TRUB.THE SPOLOČNOSŤ PODPOROVALÝCH SPOLOČNOSTI, DC Plus alebo mínus 20V-50V sa môže použiť, pokiaľ sa dodáva dostatok energie na ľahké dosiahnutie 200 W. Kvalita zvuku je dobrá, hnacia sila je mimoriadne silná a existuje Žiadny tlak na tlačenie 15-palcového reproduktora!

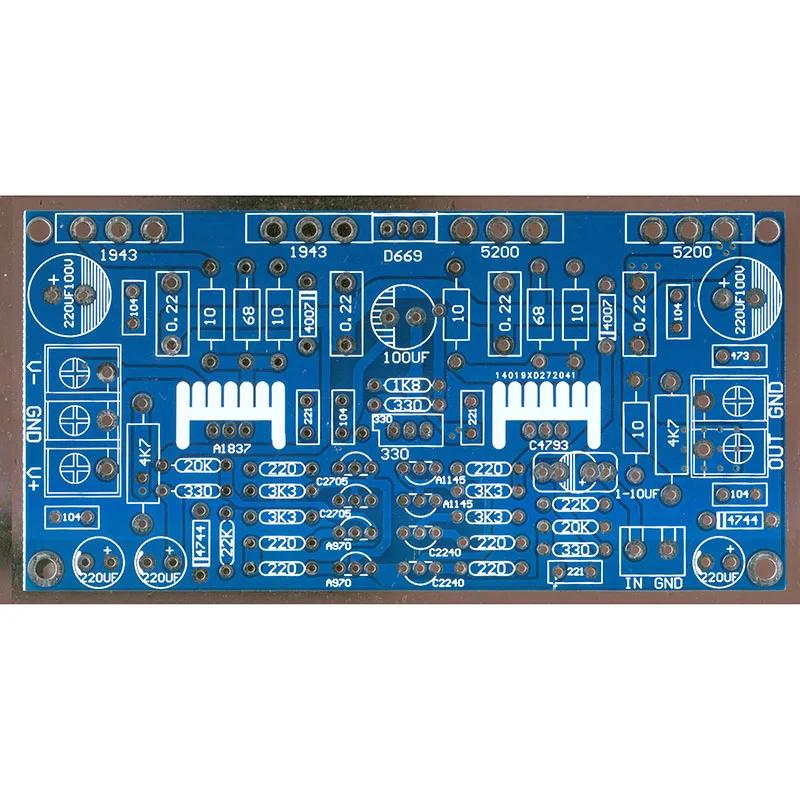

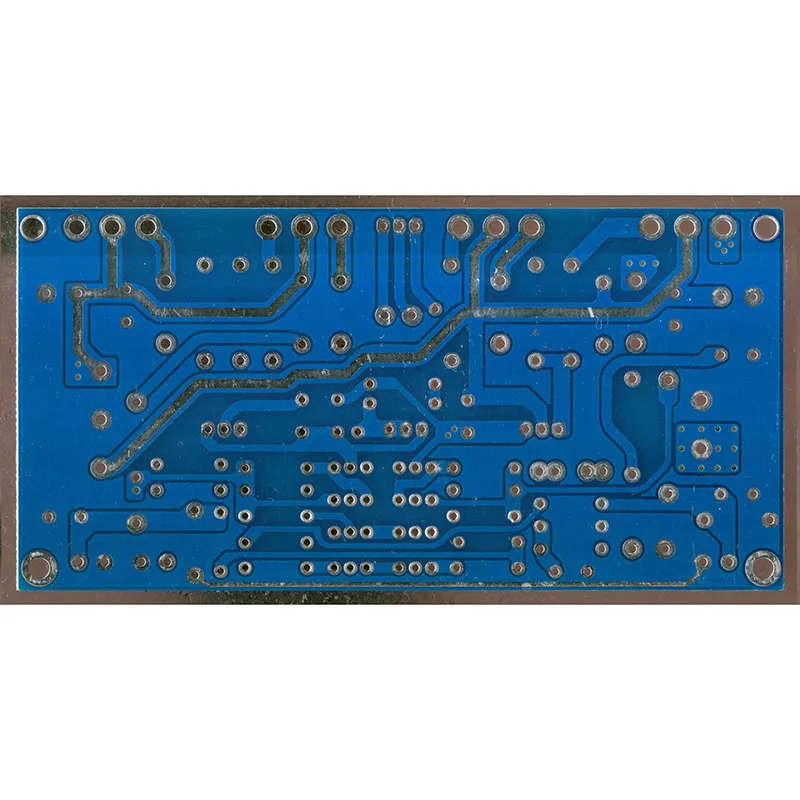

Veľkosť PCB: 120*60*1,6 mm dĺžka, šírka a hrúbka

Veľkosť dosky zosilňovača: 120*60*45 mm dĺžka, šírka a výška

Skutočná sila 200W

Napájanie: DC Plus alebo mínus 20-50V (odporúčané: -30V 0 +30V)

Ak potrebujete vysoké napätie (maximálne plus alebo mínus 90 V), vymeňte elektrolytický kondenzátor na doske (kondenzátorom s vysokým vydrží napätie).

0,22 je 0,22R neinduktívna rezistencia na cement.

10 a 68R sú odporúča

0,22R je 2 W a 5W môže byť

Polyesterové kondenzátory 1UF-10UF a elektrolytické kondenzátory môžu byť zvárané, používame 4.7UF, elektrolytické kondenzátory by mali venovať pozornosť polarite.

Balík zahŕňa ：

1 *2 00W súprava DIY zosilňovača DIY (neobsahuje hlavný čip: 1943 a 5200)
