sku: w415252

Názov produktu: ACC spúšťacie oneskorenie prepínača Modul DC 12V TAMING RELEPLIVO pre LED Storage Batéria Nové energetické vozidlá ladenie automobilov

Produkt vrátane:

1ks 1 kanálové oneskorenie vozidla Modul vypnutia prepínača

Parametre:

Názov: 1 kanálové oneskorenie vozidla na vypnutie vypnutia (NC COM NO);

Model: io32g01_nc;

Pracovné napätie: DC 12V (rozsah 10-15V)

Pracovný prúd: pokojný súčasný pracovný princíp:

Tento prepínač je funkciou vypnutia oneskorenia vypnutia. Napájanie napájacieho portu napájania je stojaci napájací zdroj, ktorý sa dá všeobecne pripojiť k batérii alebo inému napájaniu adaptéra. Na pripojenie zisteného signálu sa používa spúšťací port. realizovať súvisiace kroky.

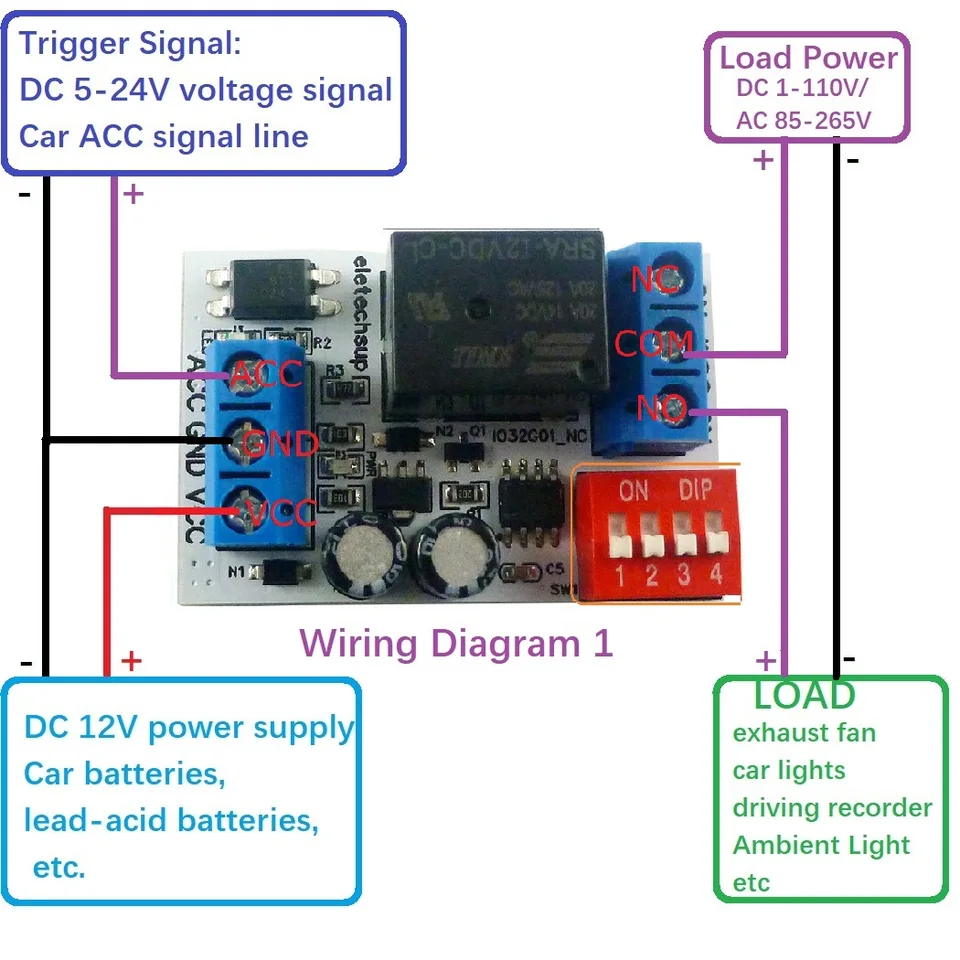

Najprv sa pripojíme k stojannému napájaniu 12V a potom, ak má spúšťací port (ACC) napájanie, prepínač sa zapne. Keď je napájanie spúšťacieho portu odpojené, modul automaticky vypne relé po oneskorení na určitú dobu; Ak dôjde k napätiu, relé sa otvorí a tento cyklus je možné vykonať.

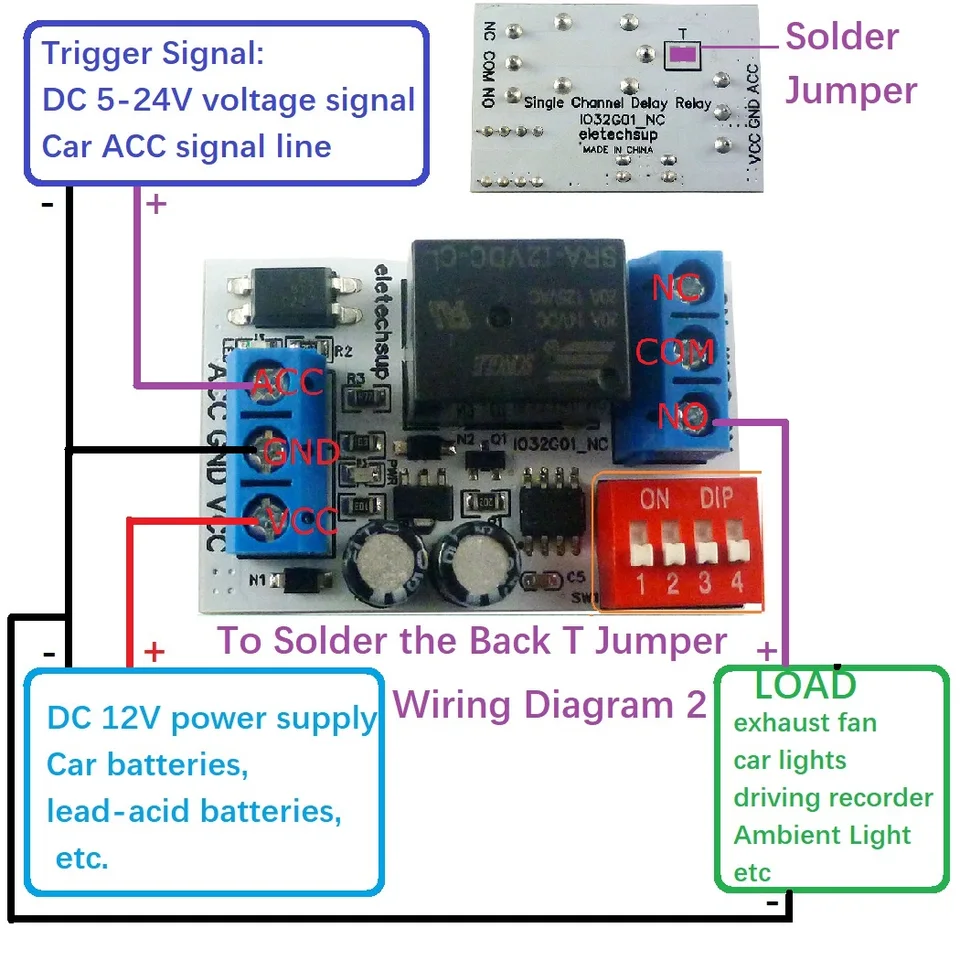

POZNÁMKA: Uzemnený vodič spúšťacieho signálu spúšťacieho portu by mal byť spojený so záporným pólom portu napájania (Common Ground). Ak je signál a napájací port rovnaké zariadenie alebo zdieľajú rovnaké napájacie napájanie, sú to Už v predvolenom nastavení je pripojený a nie je potrebné nájsť vodič signálu a pripojiť ho k zápornému pólu napájacieho portu.

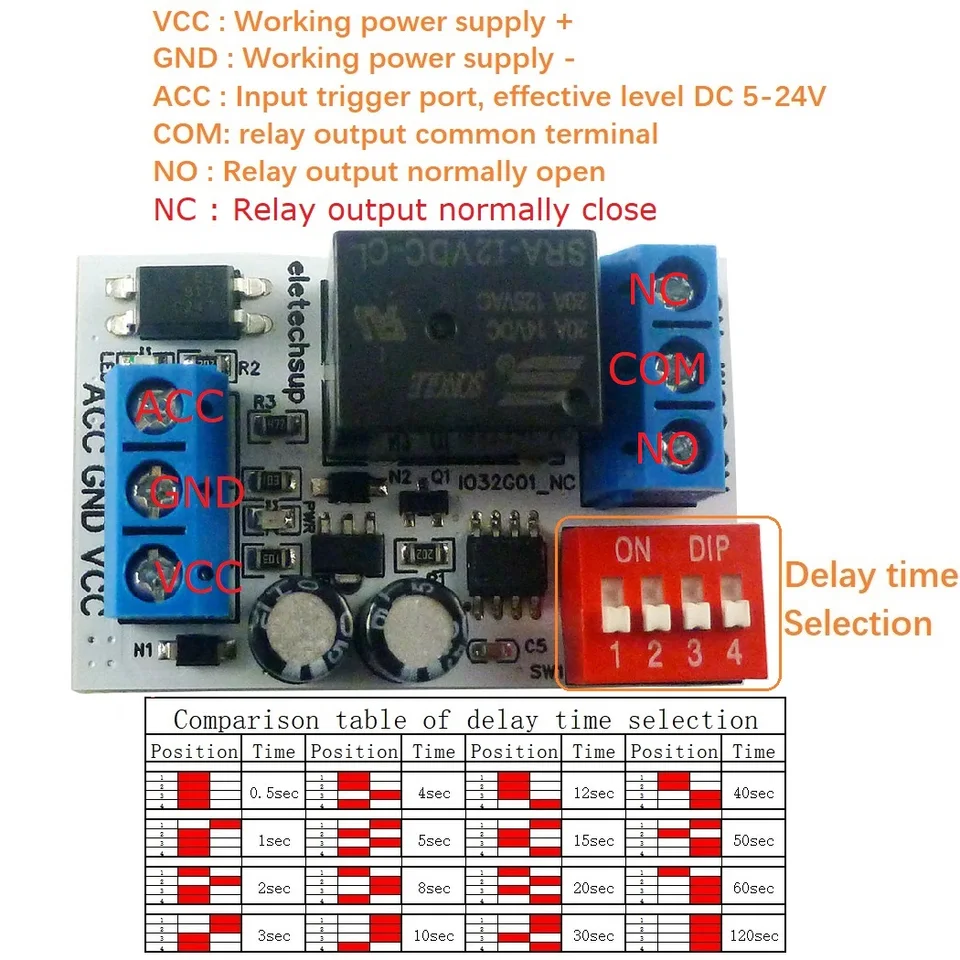

Výber času oneskorenia:

Čas oneskorenia je určený polohou červeného štvorciferného vypínača

Popis PIN:

VCC: Pracovný napájací zdroj +

Relatívna značky:
