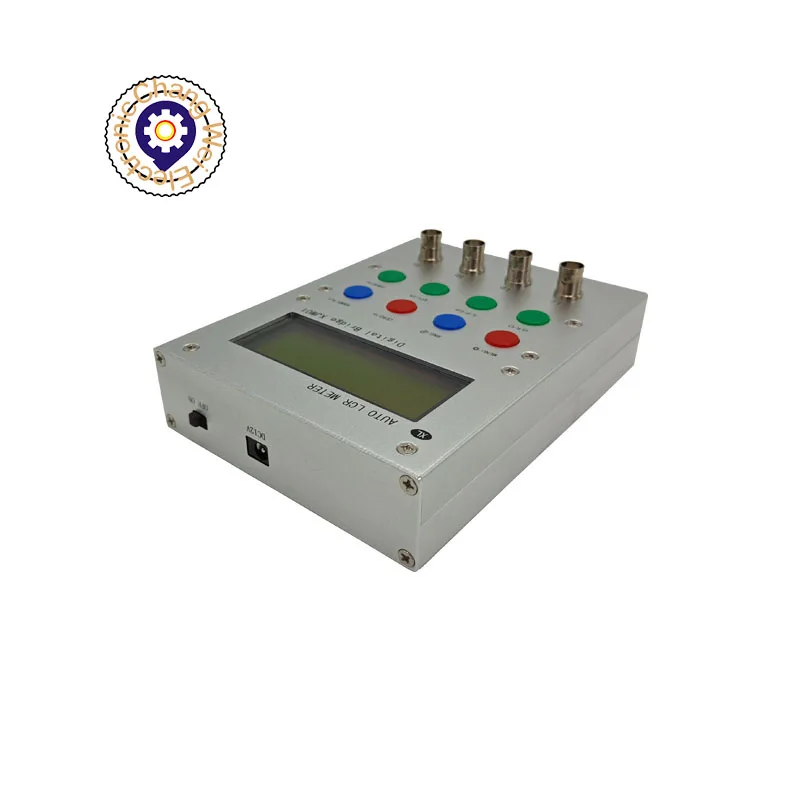

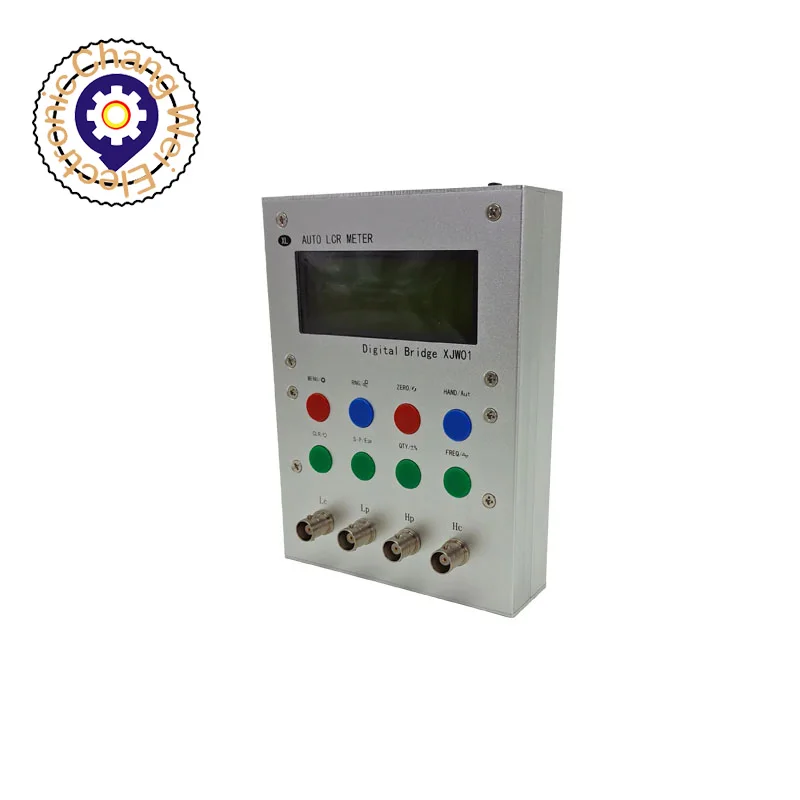

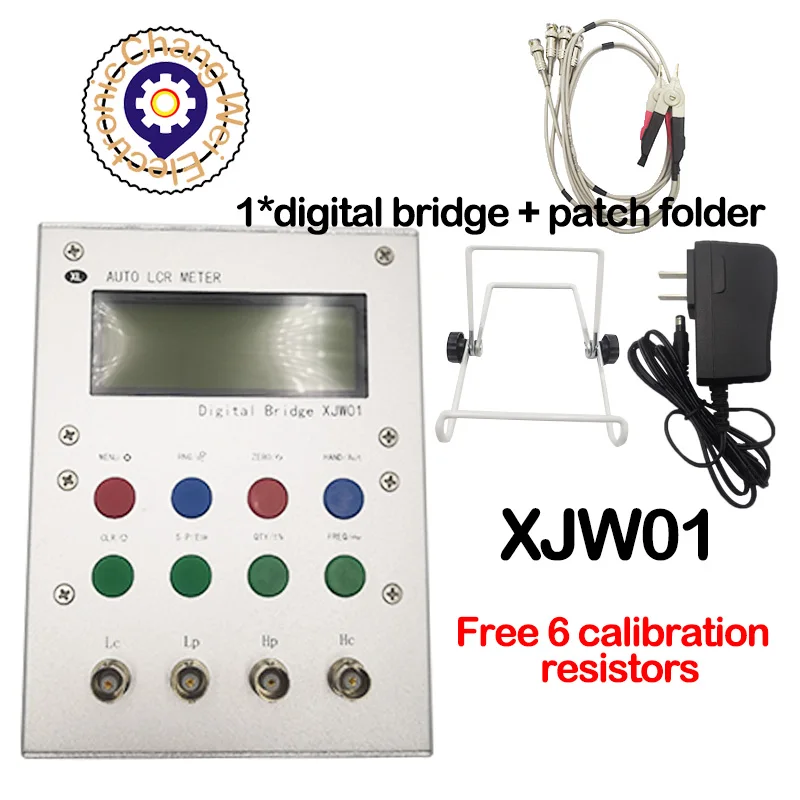

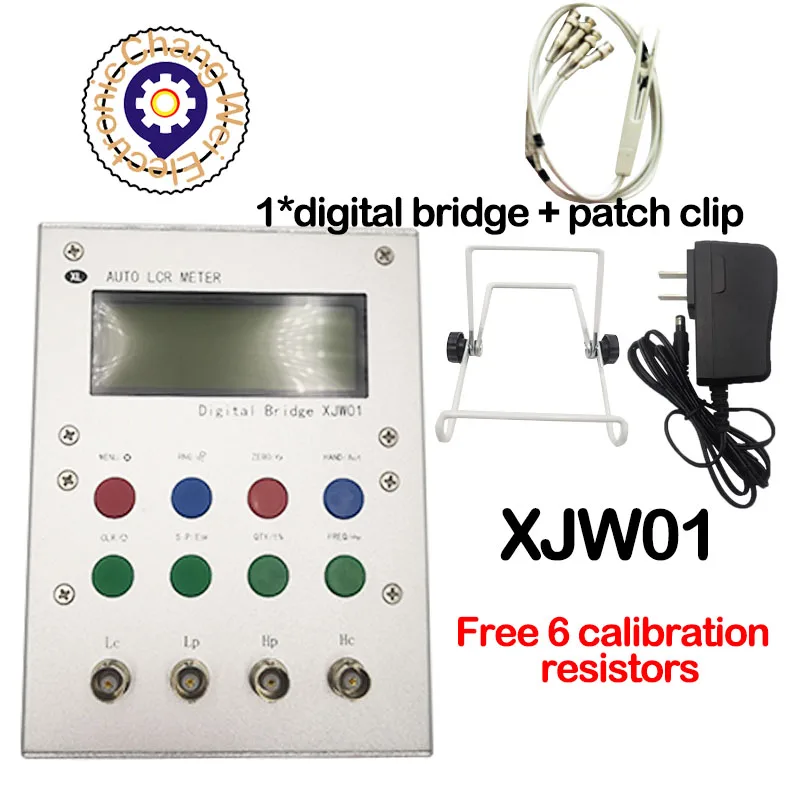

XJW01 DIY Inštrukcia digitálneho elektrického mosta:

Rozsah L 0,05UH-2 000H R 0,1 MILLIOHM-20 biliónov C 1P-200 000 MICROFARAD

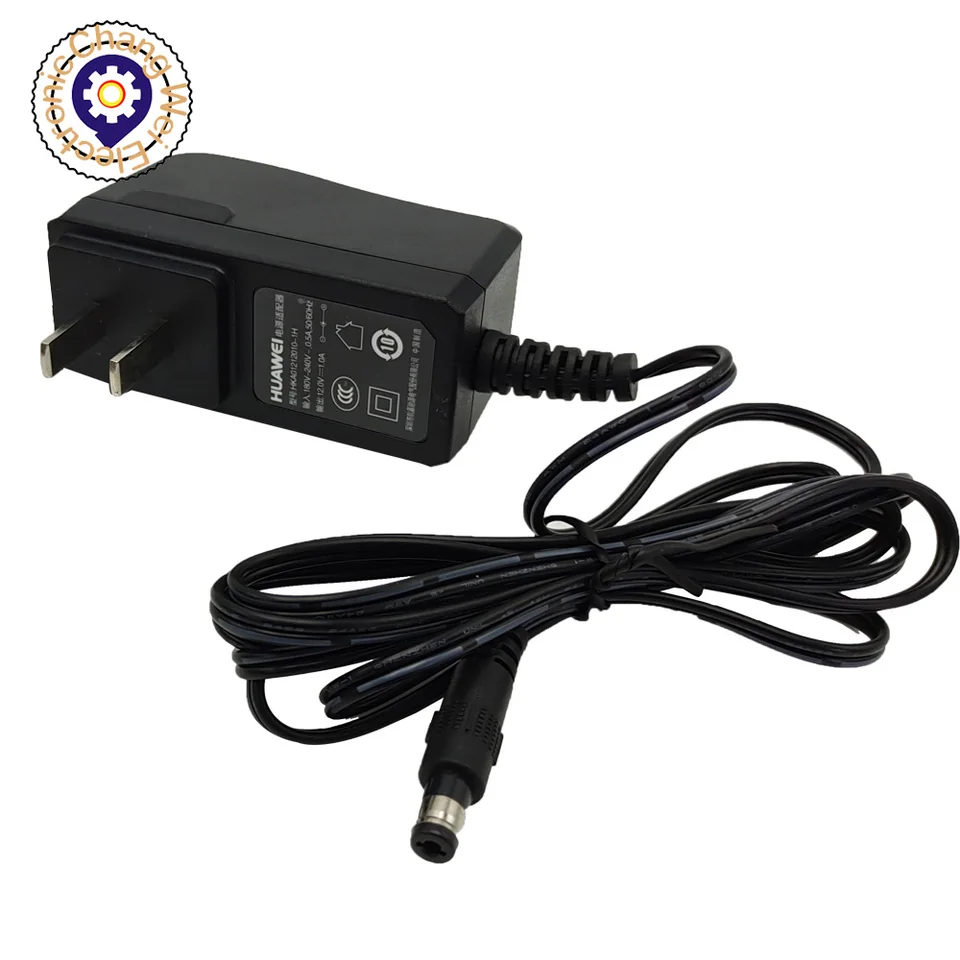

Tento most používa napájací adaptér 12v1a,

POZNÁMKA: Ak používate batériu: (Pripojte tri 1860 batérií v sérii s diódou kvapky s napätím 0,3 V a rezistorom obmedzujúcim 10 ohmom plus 0,5 ampérou poistky. Vyhorenie čipu napájacieho zdroja z vyhorenia, keď je tiež prienikový prúd veľké v okamihu spínača)

HC HP je skupina pripojená k červeným klipom.LC LP je skupina pripojená k čiernemu klipu, čo znamená, že test AC nerozlišuje medzi pozitívnym a negatívnym

Pred testovaním kondenzátora nemerajte nabité komponenty.

Prosím, nepripojte prípad k Zemi a nedotýkajte sa iných nabitých predmetov! ! !

Zapnite napájanie a zapnite prepínač.

Prvá obrazovka zobrazuje autorské informácie o digitálnom moste LCR

Potom zadajte pracovný stav: Obrazovka s obrazovkou 2004:

Vlastnosti digitálneho mosta pre domácich majstrov:

⑴ Hlavný displej 1999.9 Count, sekundárny displej 999.9 Počet

⑵ Meranie frekvencie: 100 Hz/1 kHz/7,8 kHz

⑶ Meranie napätia: 0,2VRM

⑷ Výstupná impedancia: 40Ω

⑸ Základná presnosť: 0,3%

⑹ LCR Automatické rozpoznávanie/manuálne meranie

⑺ Otvorený obvod/kompenzácia kalibrácie skratového obvodu

Zobrazenie hlavného parametra:

CP: Kondenzátor paralelný režim

CS: Režim série kondenzátora

LP: Režim paralelného induktora

LS: Režim série Inductor

RP: Režim paralelného odporu

RS: Režim série odporu

XS: Ekvivalentná séria reaktancie

Zobrazenie zástupcu parametra:

Relatívna značky:
