1. Introdukcia:

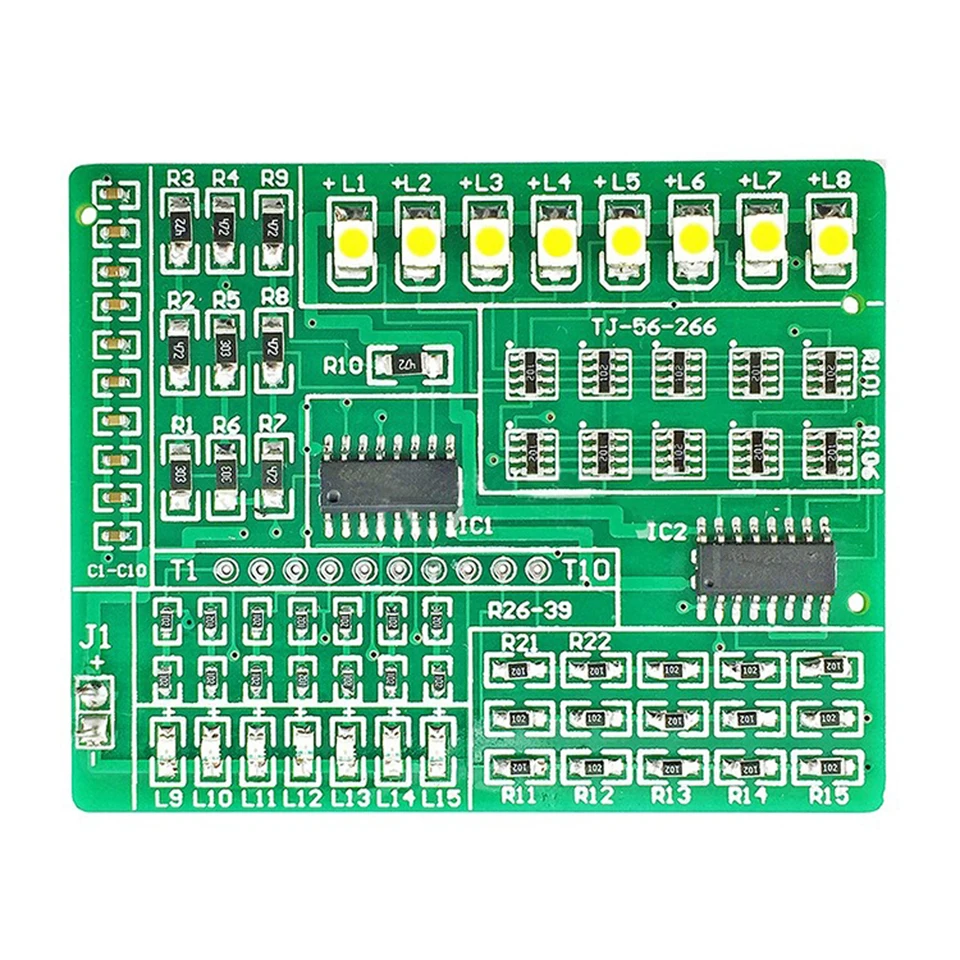

TJ-56-266 je SMD 15BIT RGB LED BLACKING Circuit Electronic Soiling DIY Kit. Je to obvod, ktorý je úplne zložený z komponentov SMD. Môže nielen kontaktovať a zlepšiť zváracie zručnosti komponentov SMD, ale tiež získať blikajúci účinok 15bit 15b. RGB LED.

2.Feature:

1> .Led blikanie automaticky

2>. Zimná a pohodlná prevádzka

3> .Diy ručné spájkovanie

3.Prameter:

1>. Produkt Názov: TJ-56-266 SMD 15bit RGB LED LED blikajúce obvody DIY Kit

2> .work napätie: DC 5V-6V

3> .Color: RGB

4>. Spôsobenie teploty: -40 ℃ ~ 85 ℃

5> .Work vlhkosť: 5%~ 95%RH

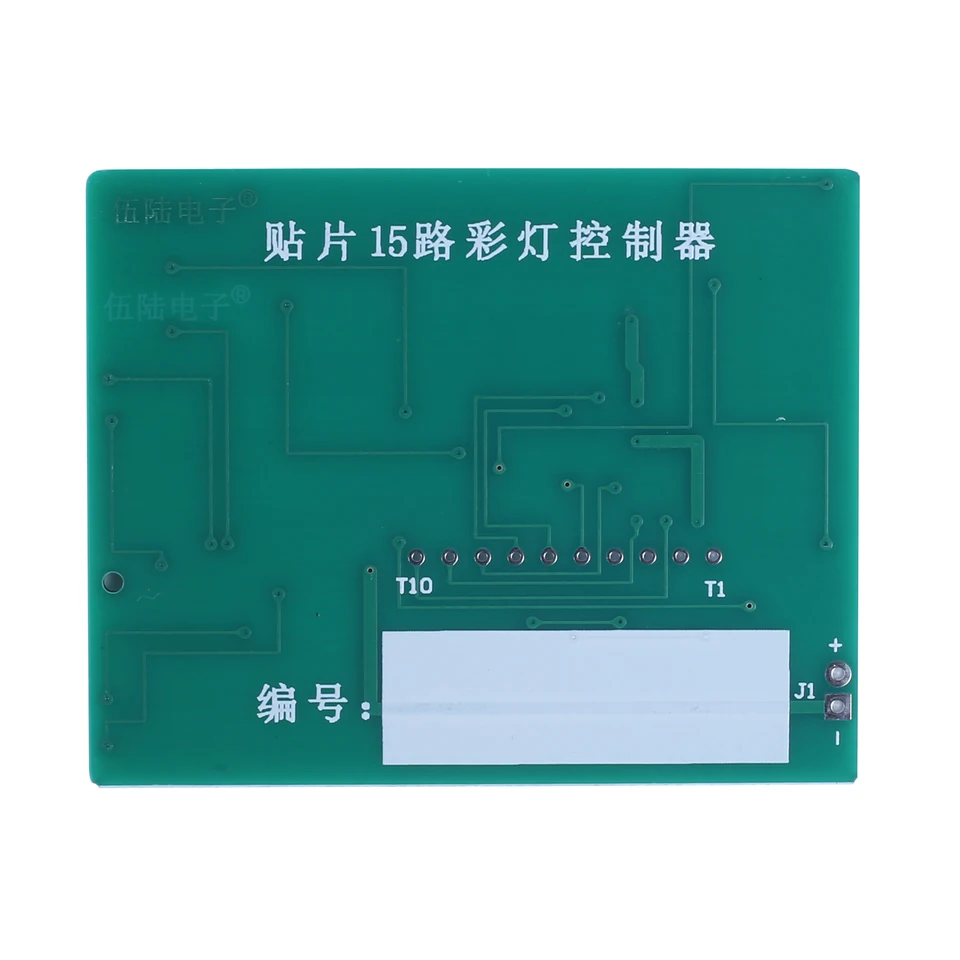

6> .zeze (nainštalované): 60*47*4 mm

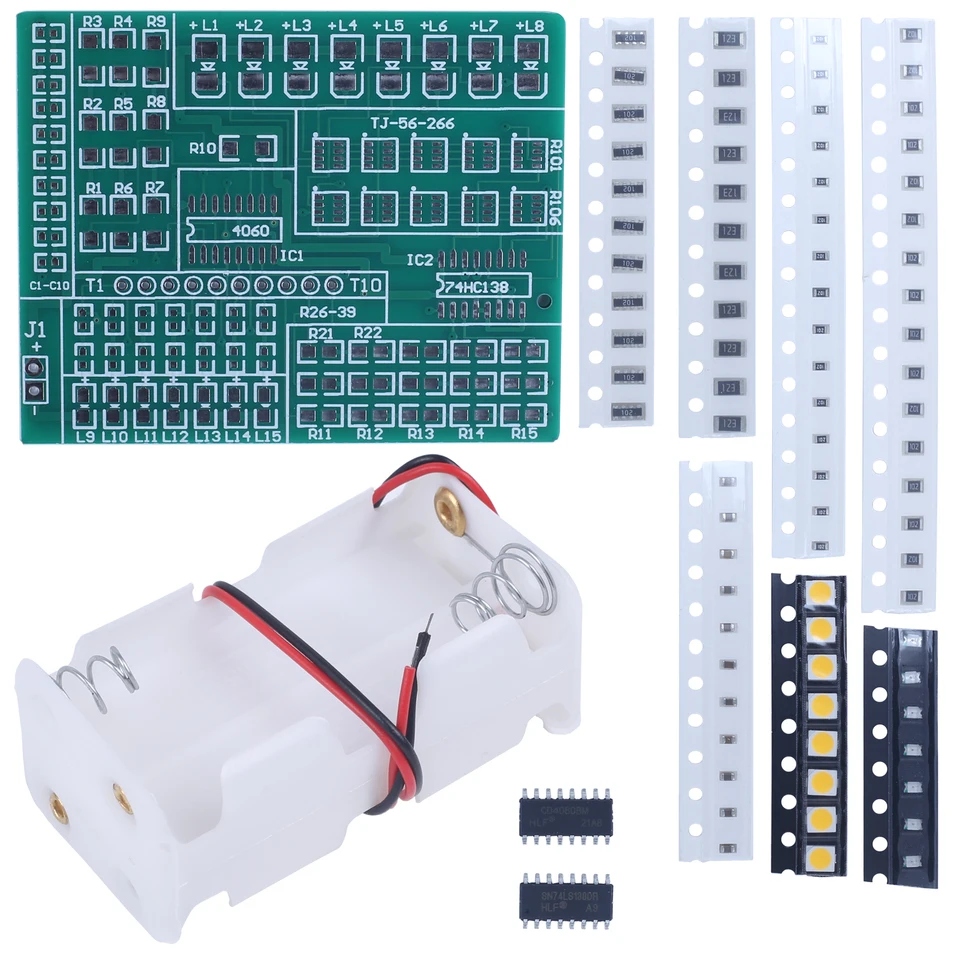

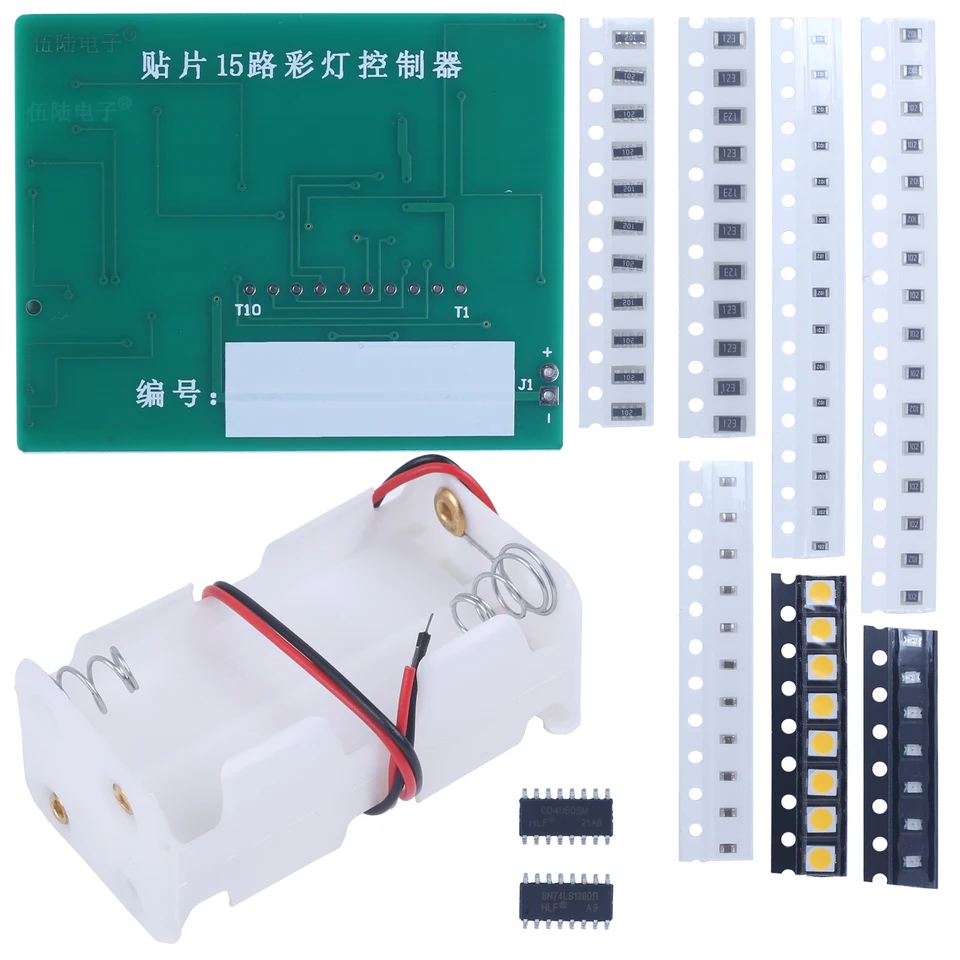

4. Zoznam príslušenstva:

Nie.

Názov komponentu

Značka PCB

Parameter

Chvály

1

1206 rezistor

R1-R10

12 kohm

10

2

0805 Odpor

R11-R25

1 kohm

15

3

0603 Odpor

R26-R39

1 kohm

14

4

0603 kondenzátor

C1-C10

0,1UF

10

5

0603 sieťový odpor

R101-R110

1 kohm

10

6

0805 LED

L9-L15

Červený

7

7

3528 LED

L1-L8

Biely

8

8

CD4060

IC1

SOP-16

1

9

74hc138

IC2

SOP-16

1

10

AA*4 batéria

J1

1

11

PCB

60*47*1,6 mm

1

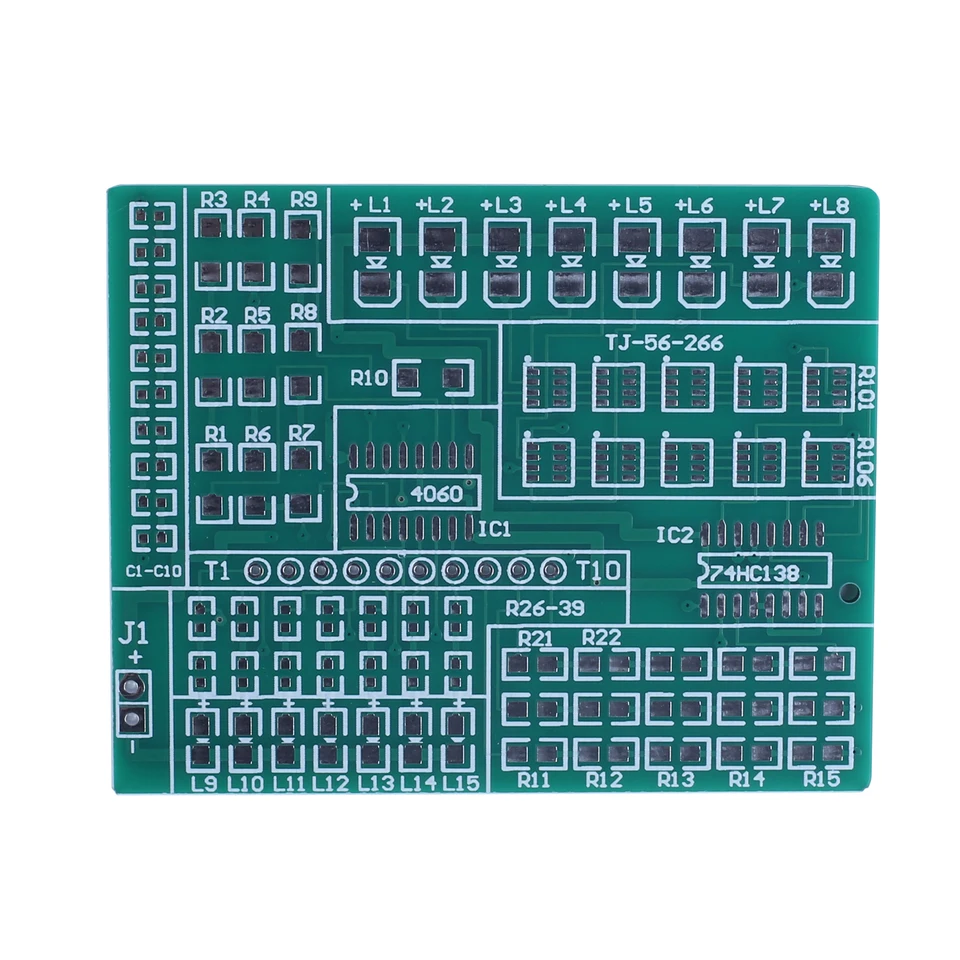

Poznámka: Používatelia môžu dokončiť inštaláciu podľa obrazovky hodvábu PCB a zoznamu komponentov.

5. Tipy na inštaláciu:

1> .User musí najskôr pripraviť nástroj zvárania.

1.1>

1.2> .Rosin Core (Radio) Solder

1.3>. Wire Cutters

1.4>. Wire Strippers

1,5>. Philips skrutkovač

2.

3>. Balíkom je DIY Kit. Potrebujete dokončiť inštaláciu používateľom.

4>. Spojovacie železo sa nemôže dotknúť komponentov po dlhú dobu (1,0 sekundy), inak poškodí komponenty.

5> .Paj pozor na pozitívne a negatívne komponenty.

6>. Často zakazuje skrat.

7.

8>. Začínajte komplexné komponenty prednostne.

9>. Uistite sa, že všetky komponenty sú v správnom a správnom mieste.

Relatívna značky:
