sku: w348337

Ak je ovládač Mach3 UC300/EC300/EC500, nezabudnite prepnúť režim MPG do režimu NV (MPG) v ovládači.

Funkcia špecifikácie:

NVMPG CNC CONTUNT PREPENDANT:

◆ 2,2 'TFT obrazovka;

◆ 10 tlačidiel;

◆ Napätie napájania je 5VDC, ktoré môžu dodávať ovládače Mach3;

◆ 8 ovládací riadok drôtu;

◆ 6 súradnice osi a reset/fro/sro/sjr/vreteno sa zobrazujú na obrazovke.

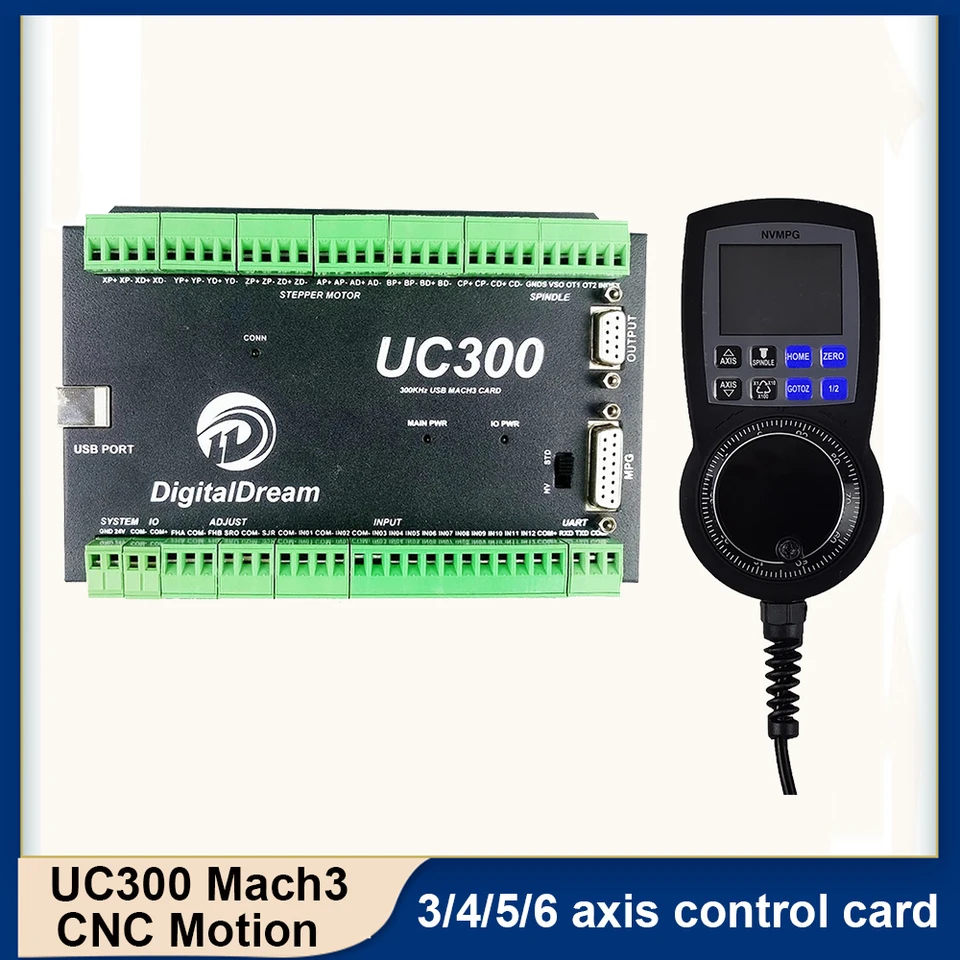

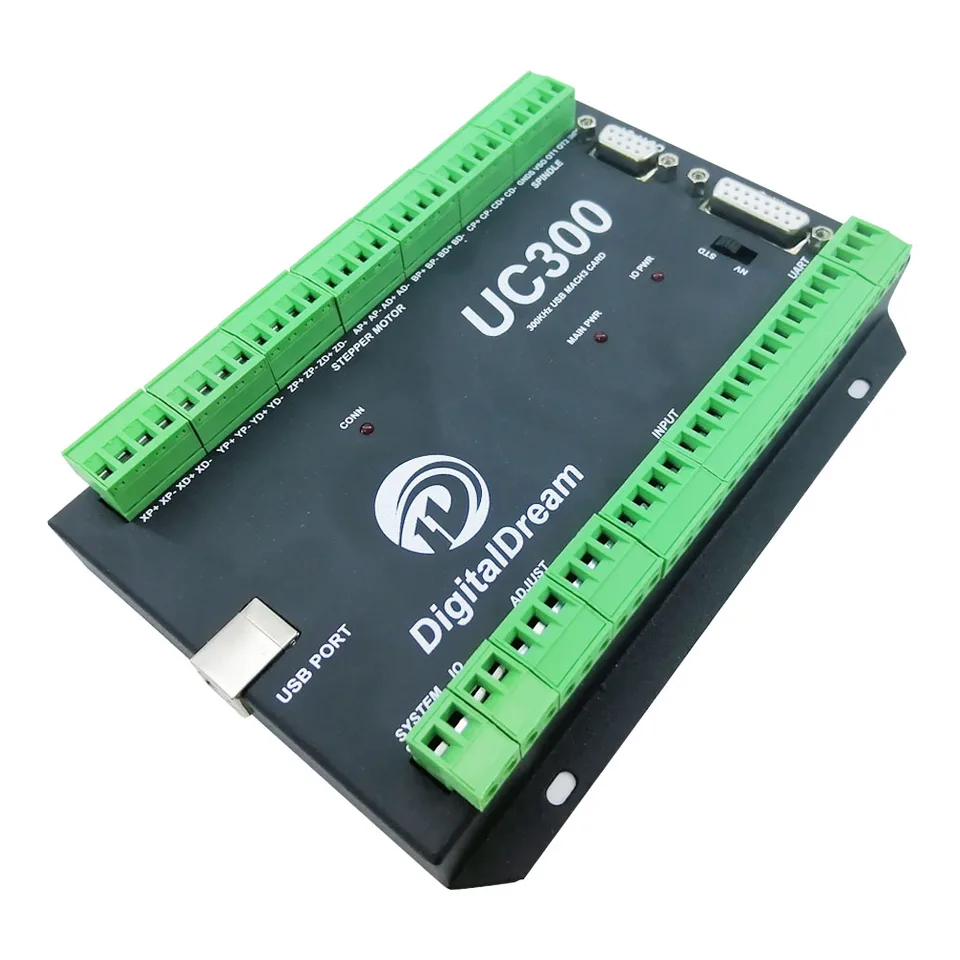

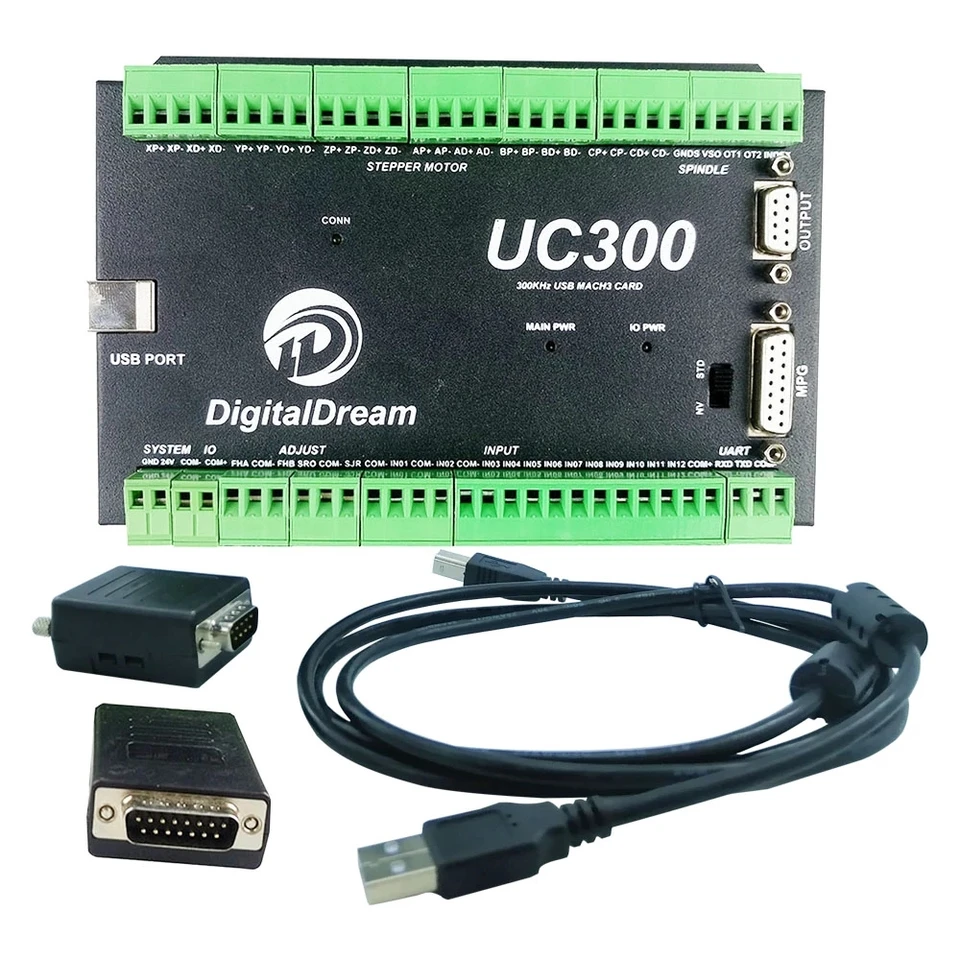

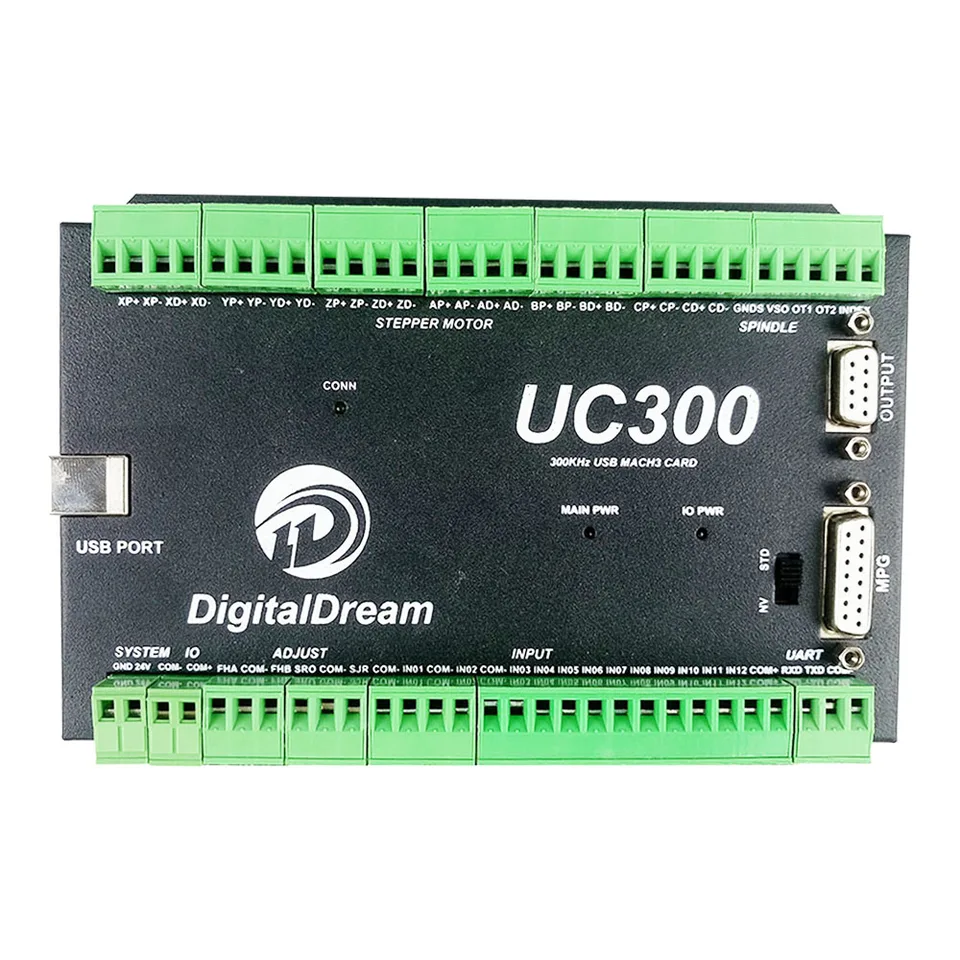

Ovládač pohybu pre Mach3 UC300:

◆ Ovládanie pohybu 3-6 os (x, y, z, a, b, c) pre možnosť, maximálny frekvenčný výstup 300 kHz/os;

◆ Komunikácia USB so softvérom Mach 3;

◆ Hlavný zdroj napájania 24VDC, prúd by mal vyšší ako 1A;

◆ IO Power je vstup napájania 24VDC, prúd by mal vyšší ako 1A (ovládač už dodáva napájanie pre port IO, už nepotrebuje externý napájací zdroj pre port IO);

◆ 12 Optoizolované digitálne vstupné porty, 10 opto izolovaných digitálnych výstupných portov;

◆ 1 analógový výstupný port s nastaviteľnou rýchlosťou 0-10V pre vreteno (môže sa zmeniť na výstupný port PWM);

◆ Chip na riadenie pohybu ARM;

◆ Kompatibilné so štandardným MPG a tiež digitálnym snovom mpg.

NVMPG je pohodlný prívesok pre váš riadiaci systém CNC s obrazovkou. Súradnice a nejaký ďalší parameter sa zobrazujú na obrazovke prevádzkovanej 10 tlačidlami. A používateľ môže zmeniť os a hodnotiť pomocou tlačidiel. /Domov je možné prevádzkovať s tlačidlami na prívesku. Koder NVMPG je rovnaký ako všeobecný mpg.Al výber osi a sadzba používať port USAart namiesto všeobecného portu.
