sku: w339205

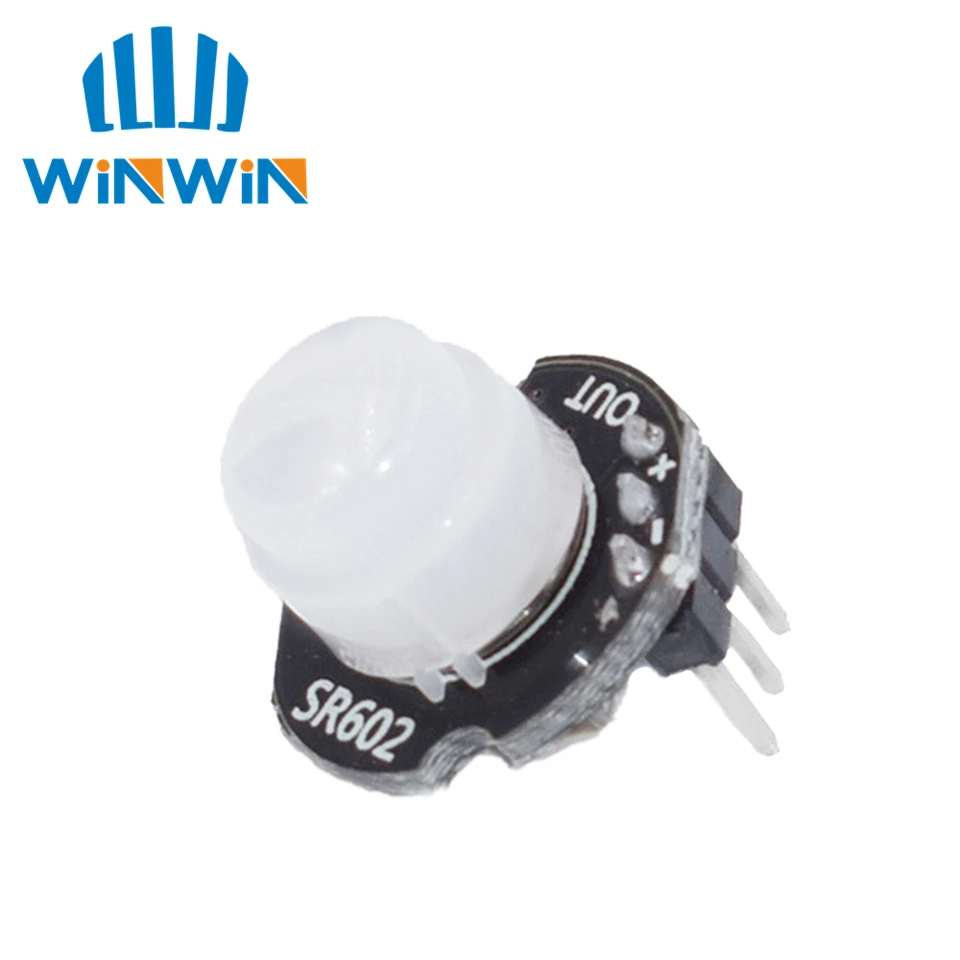

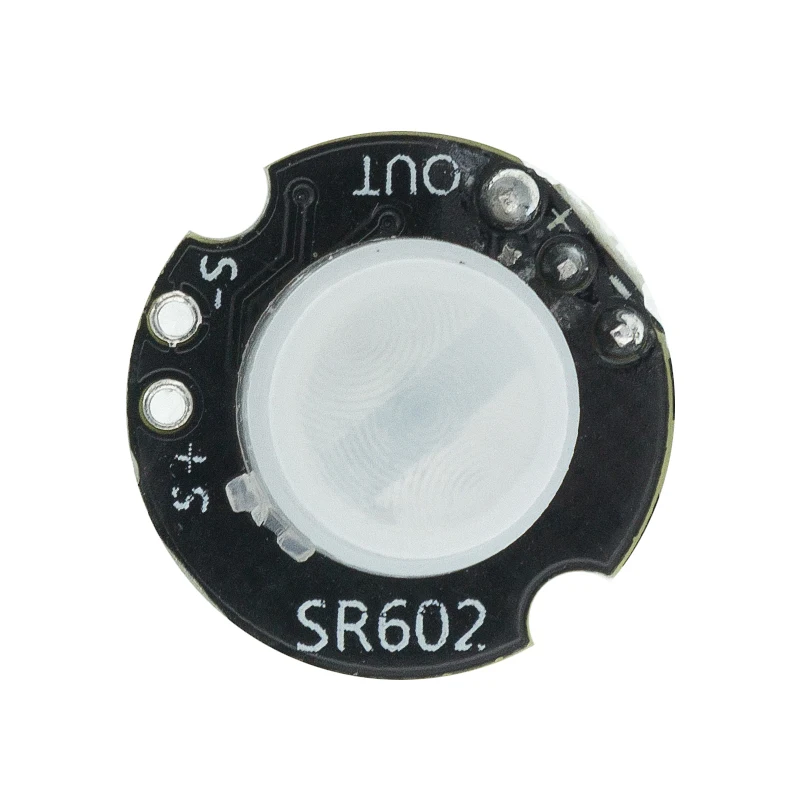

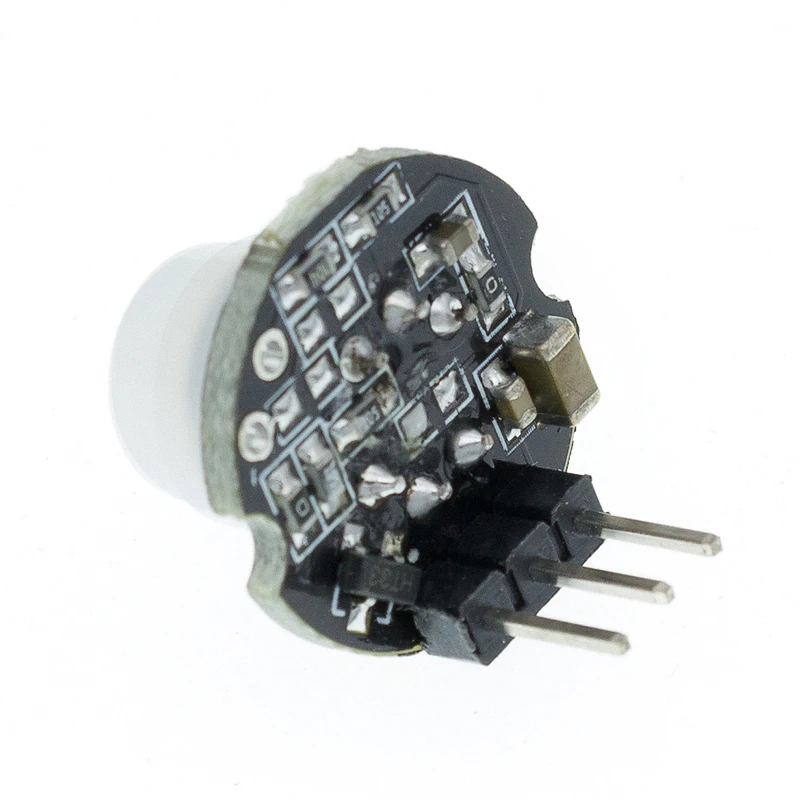

Pracovné parametre: Pyroelektrický modul infračerveného snímača ľudského tela, Model: SR-602 snímacia vzdialenosť: až do 5 metrov; Odporúčané 0-3.5.OtOutput: Vysoká úroveň, H = 3,3V, L = 0V Power DC DC: 3,3V-15V pokojný prúd: 20UA Vlastnosti a použitia: Tento modul má vysokú citlivosť, rýchlu reakciu, malú statickú spotrebu energie, malý Veľkosť, ľahko sa inštaluje a je nainštalovaná. Objektív, hlavička PIN bola spájkovaná a napájanie je k dispozícii bez ladenia. Pre poľnohospodárstvo, lesné hospodárstvo a ťažbu. Odpor, ak ho potrebujete zmeniť. Prečítajte si hodnotu odporu zodpovedajúcej typickému času oneskorenia. Zamenujte sa na príslušnom formulári nižšie. 2. Čas blokovania, 2 sekundy, nie nastaviteľné. 3. Továreň je definovaná ako opakovateľná spúšťač a nedá sa zmeniť. 4. Prívodové napätie tohto modulu je 3,3 V až 15 V a limitné napätie je 2,8 V až 18 V. 5. Načasovanie výstupu modulu je: Výstup vysokej úrovne na 2 sekundy po zapnutí, potom choďte nízko, zadajte status pohotovostného stavu. Ak sa čas oneskorenia zmení, čas, keď modul výstupuje na vysokej úrovni po zapnutí, sa podľa toho zvýši ktoré možno chápať ako čas spustenia po vstupe do normálneho pracovného stavu po zvýšení elektrickej energie. 6. Po inštalácii fotosenzitívneho prvku nefunguje počas dňa, pracuje v noci, neobsahuje fotosenzitívne komponenty a funguje celý deň (v module nie sú žiadne fotodiódy, v prípade potreby kúpte osobitne. ) Predpokladá sa, že nie je nainštalovaný žiadny fotosenzitívny prvok. 7. Tento modul je veľmi citlivý, venujte pozornosť inštalačnej polohe, snažte sa vyhnúť zdroju žiarenia tepla (výstup vzduchu / priame slnečné svetlo) 8. Citlivosť tohto modulu je nastaviteľná a musíte zmeniť rezistor ChIP.Prease. Prečítajte si relevantnú tabuľku nižšie, kde nájdete podrobnosti. 9. Pri spájkovaní s 220 V bežným spájkovaním železa je potrebné odpojiť napájanie pred zváraním. Odporúča sa používať 24V nízko napätie železa, napríklad domáce biele svetlo 936. , prečítajte si nižšie uvedený diagram referenčného obvodu.
