sku: w312659

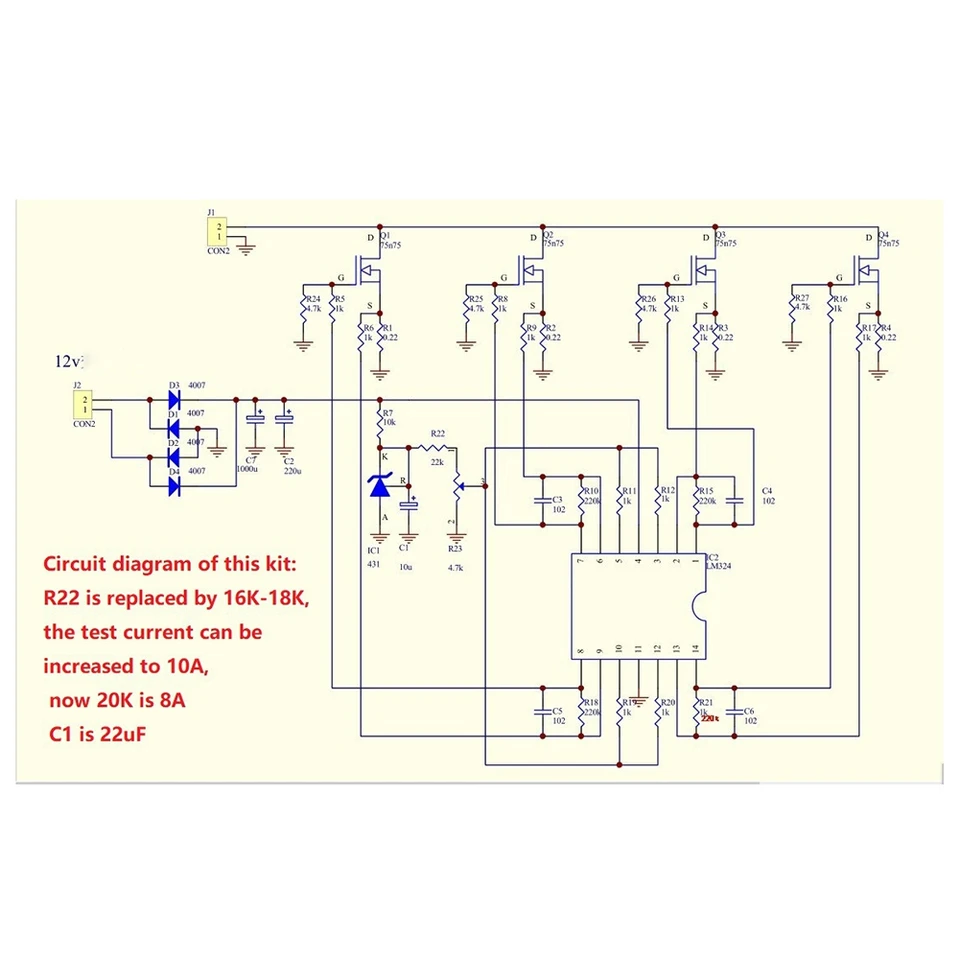

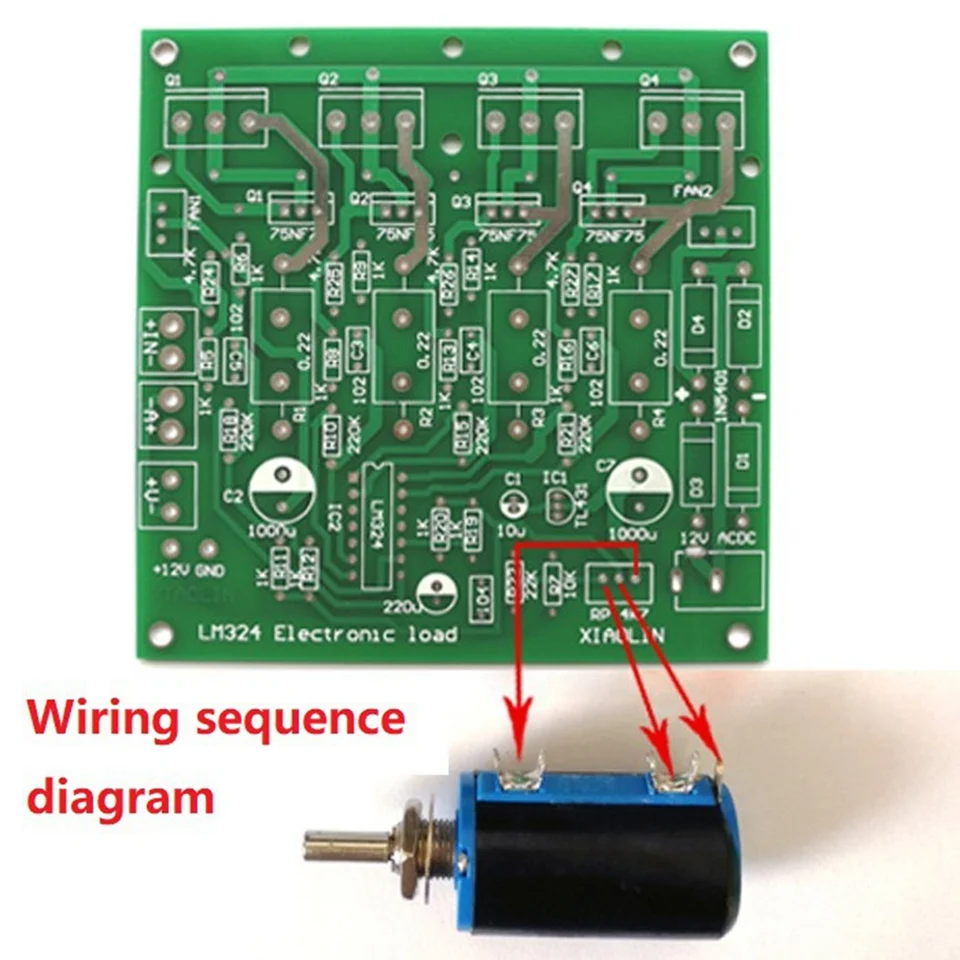

Napätie je rozsah hodnoty napájacieho napätia a nedá sa upraviť. Prúd je nastaviteľný pre tento test zaťaženia. Po nastavení požadovanej hodnoty, test s konštantným prúdom Prúd v dodávke je skutočný a používa test starnutia výkonového produktu. REMARKS: Koľko w je všetko v rozptyle energie v trubici NMOS a napätie dosky je v rozmedzí 300 V. môžete tiež zvýšiť výkon paralelne s viacerými blokmi. Základná forma obvodu je taká, že TL431 poskytuje referenčné napätie, zmyslový rezistor, LM324 Amplifikácia operačného zosilňovača, spolu s MOS trubicou, tvorí konštantný prúd. Používa 4 mos trubice s tepelným umývadlom CPU. atď., K dispozícii aj pre 247 vysokovýkonných obalových trubíc, ako je IRF 250 260. Keď je doska poháňaná 12V prepínaním napájania, drôt sa môže spájať doprava + -. alebo spájkovanie DC sedadla a Použite 2 drôty na skrat o obvode +- spájkovací kĺb. 4 rúrky usmerňovača je možné zvárať! ! ! Horúceho drezu nemožno pripojiť k zápornému kovu sedadla 12 V DC a tieto dva nemožno pripojiť k kovovej škrupine súčasne! ! Keď je doska pripojená k digitálnemu dvojitému meraču displeja, napájanie hlavičky merača je spojené s malým na ľavom konci dosky: +12V Poznámka: Nepripájajte tenký čierny drôt k GND! (Ak bude prúd pripojený), bude to nepresné)! ! ! A+-prúdový hrubý červený a čierny drôt pripojený k hlave meračov V+ je pripojený k testu tenkého žltého drôtu napätia hlavy meračov, v skúšobnom vstupnom termináli a červená a čierna skúšobná svorka je pripojená k napájaniu napájania v teste. Terminál ventilátora je pripojený k chladiacemu ventilátu. Operál uzáver gombíka a utiahnite skrutku. Elektronická trubica je potiahnutá tepelným mazivom a zaskrutkovaná priamo k chladiacemu umývadlu a pred napájaním musí byť pripojený chladič Pri ladení! V opačnom prípade môže byť elektrická trubica vyhorená! displeje môžu spôsobiť farbu položky na obrázku trochu odlišná od skutočnej veci. Meranie povolené chyba je +/- 1-3 cm.
