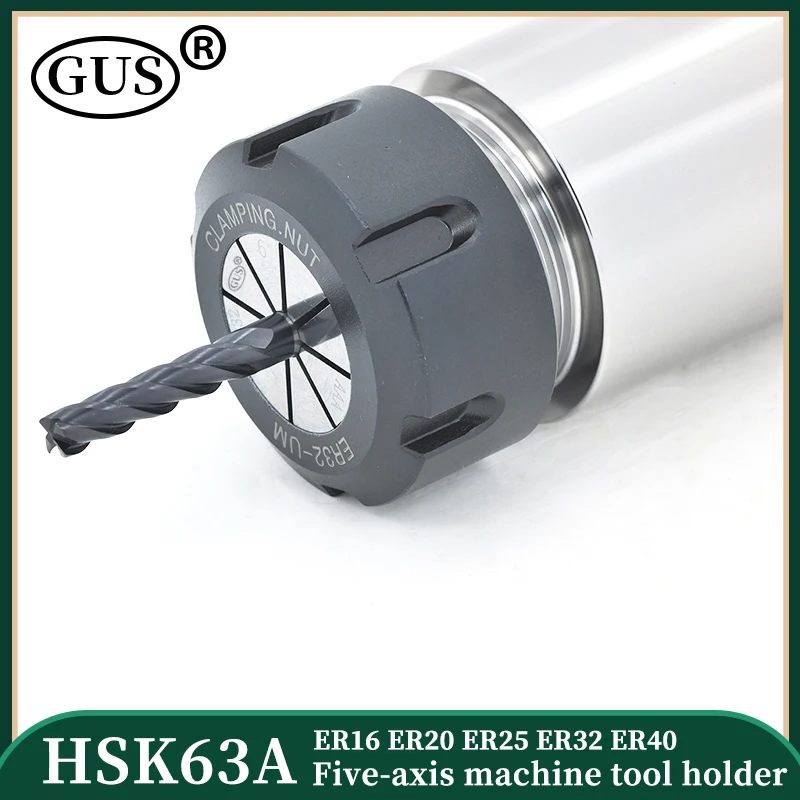

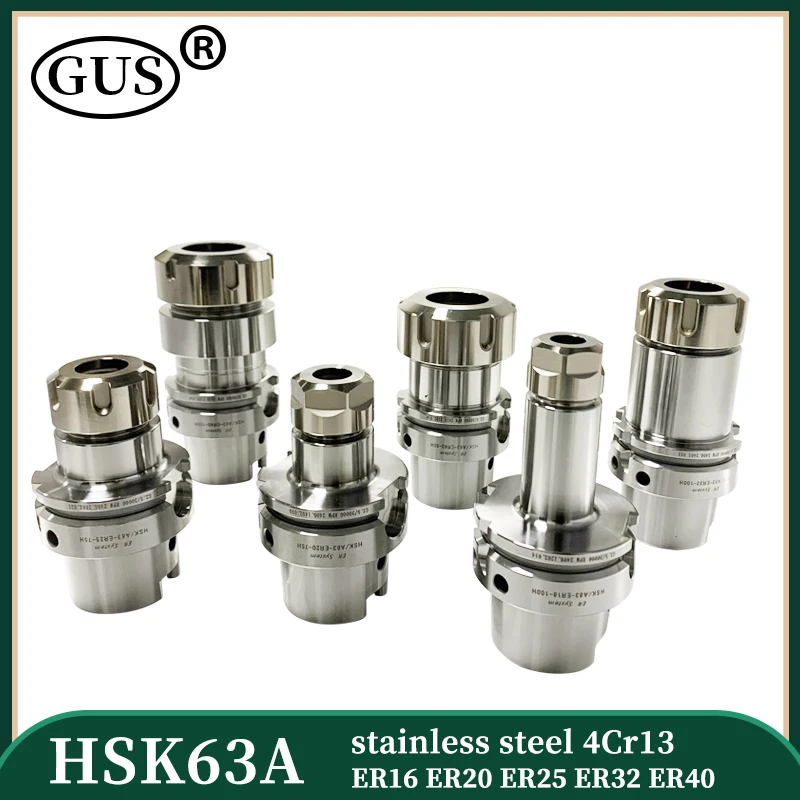

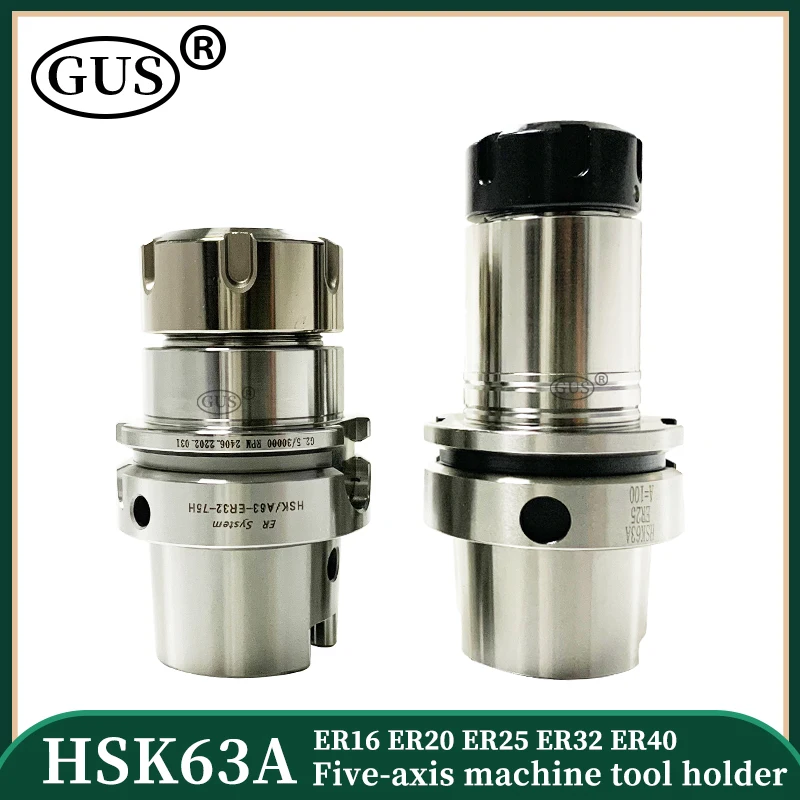

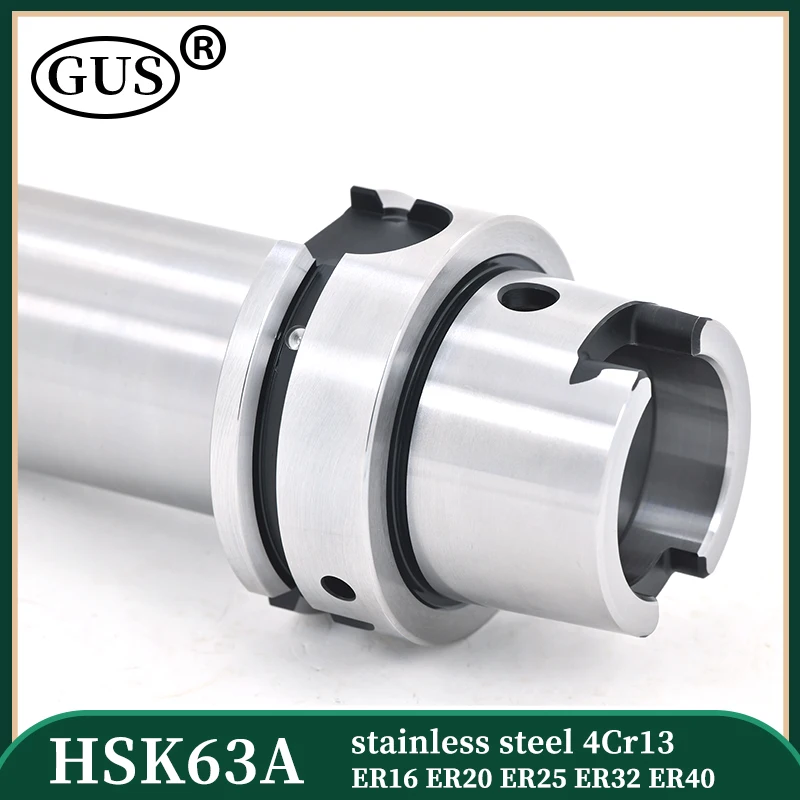

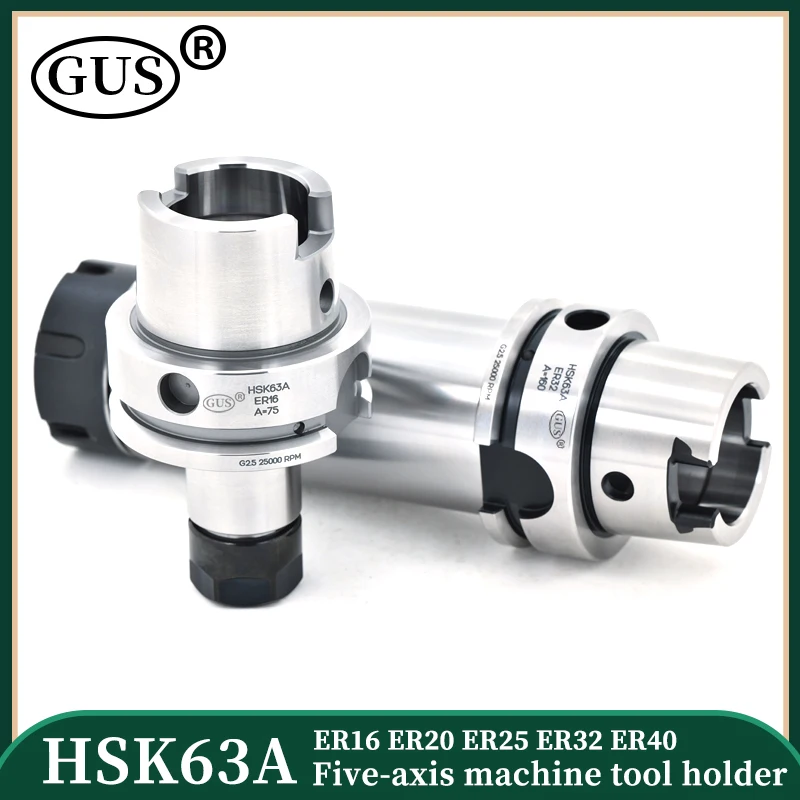

Držiak vysokorýchlostného nástroja HSK63A

Úplné špecifikácie

Značka: GUS

Názov produktu: držiteľ nástroja CNC

Model: HSK63A

Špecifikácia: ER16, ER20, ER25, ER32 ER40

Upínací rozsah: ER16 (1-10 mm)/ER20 (1-13 mm)/ER25 (1-16 mm)/ER32 (1-20 mm)/ER40 (3-26 mm)

Dĺžka: 70 mm, 75 mm, 80 mm, 100 mm

Presnosť tela: ≤ 0,002 mm

Materiál: oceľ 20crmnti/nehrdzavejúca oceľ 4cr13

Tvrdosť: oceľ HRC56 ° -58 °/nehrdzavejúca oceľ HRC 51 ° -53 °

Hĺbka karbonizácie:> 0,8 mm

Drsnosť povrchu:> 0,8 mm

Skutočná okrúhlosť:

Inštalácia svorkovej hlavy

1. Pred inštaláciou skľučenia nezabudnite najprv nainštalovať skľučovku do matice (ako je znázornené na obrázku) a potom jemne zaskrutkujte maticu skľučovadlom na rukoväť, spojovaciu tyč alebo vreteno;

2. Aby sa dosiahol lepší výkon, je potrebné vyčistiť závitové časti, polohovacie povrchy a kužeľové povrchy svorky a matice

Špička a matica sa musia nakloniť vo vhodnom uhle a potom sa jemne umiestniť do štrbiny matice.

Záležitosti, ktoré si vyžadujú pozornosť

1. Pri prevádzke musí skľučovodný nástroj pevne zovrieť, aby sa zabránilo tomu, aby počas rotácie vyletel a zranil ľudí, čo vedie k nehodám;

2. Je prísne zakázané uzamknúť maticu a utiahnúť ju na rukoväti, spojovaciu tyč alebo vreteno pred inštaláciou nástroja v skľučení, aby sa zabránilo deformácii a krehkej zlomenine skľučenia.
