sku: w304178

Popis: S vynikajúcim výkonom generátora funkcie ASIC čipu ICL8038, pridajte malé množstvo odporových a kapacitných komponentov, môže produkovať sínus, trojuholník a štvorcovú vlnu a frekvenciu signálu, pracovného cyklu, nastaviteľné skreslenie sínusovej vlny.

Je to zváraný produkt, ak potrebujete súpravu pre domácich majstrov, kontaktujte nás:）

Funkcie PIN ICL8038:

1 noha, 12 stôp: Terminál nastavenia vlny sínu;

2 nohy: výstup sínusovej vlny;

3 nohy: Výstup trojuholníkovej vlny;

4 nohy, 5 stôp: nastavenie frekvencie a pracovného cyklu (alebo asymetria vlny);

6 stôp: v +, pozitívny napájanie;

7 stôp: ofset; 8 stôp: vstupný terminál nastavenia frekvencie;

9 stôp: výstup štvorcovej vlny.

Jedná sa o otvorený výstupný terminál zberateľa, práca by mala vziať odpor s zaťažením zodpovedajúcemu koncovému terminálu napájania z kolíka, aby sa získal výstup štvorcovej vlny kompatibilného TTL, musí byť odpor zaťaženia pripojený k napájaciemu zdroju + 5V;

10 stôp: Terminál kondenzátora načasovania;

11 stôp: V-, negatívny terminál napájania alebo zem. Používajte pozitívny a negatívny zdroj napájania, 11 stôp k zápornému napájaniu, výstupný priebeh je symetrický vzhľadom na 0V; Použite jediný kladný napájací zdroj, uzemnený 11 stôp, výstupný tvar vlny je unipolárne, rovnomerné napätie je + VCC / 2;

13 stôp, 14 stôp: prázdna noha.

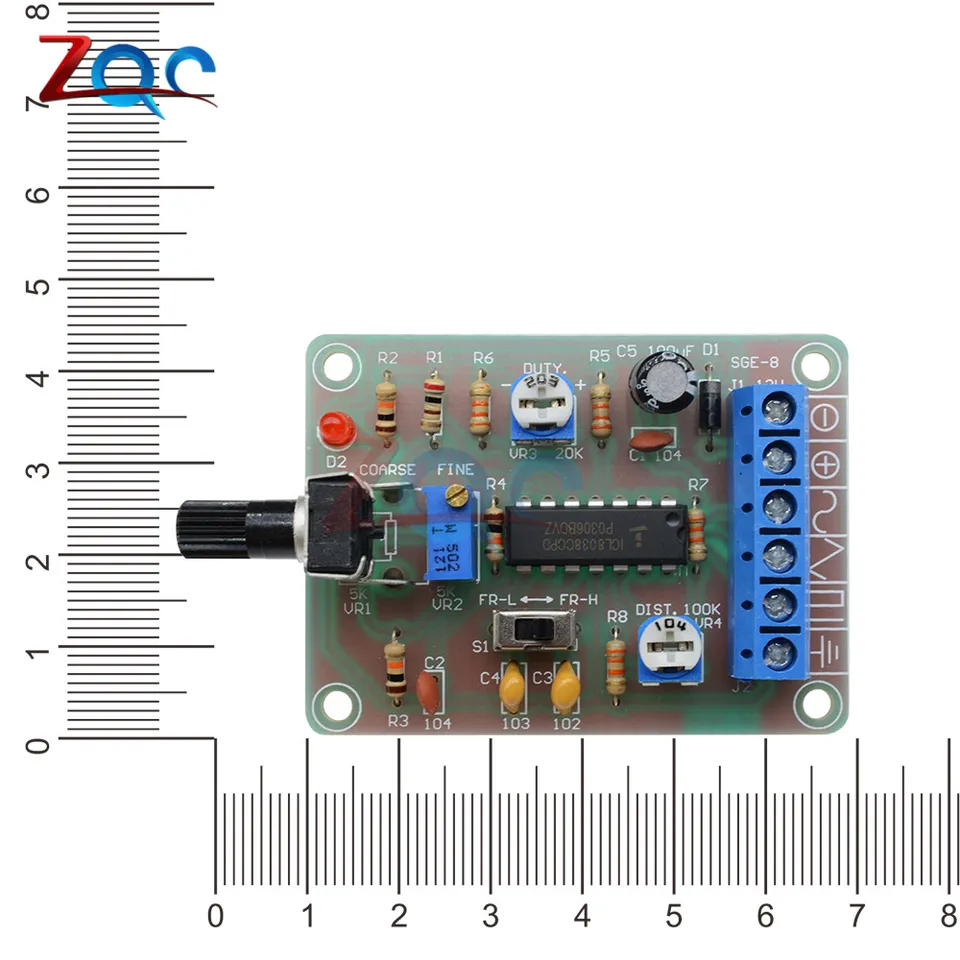

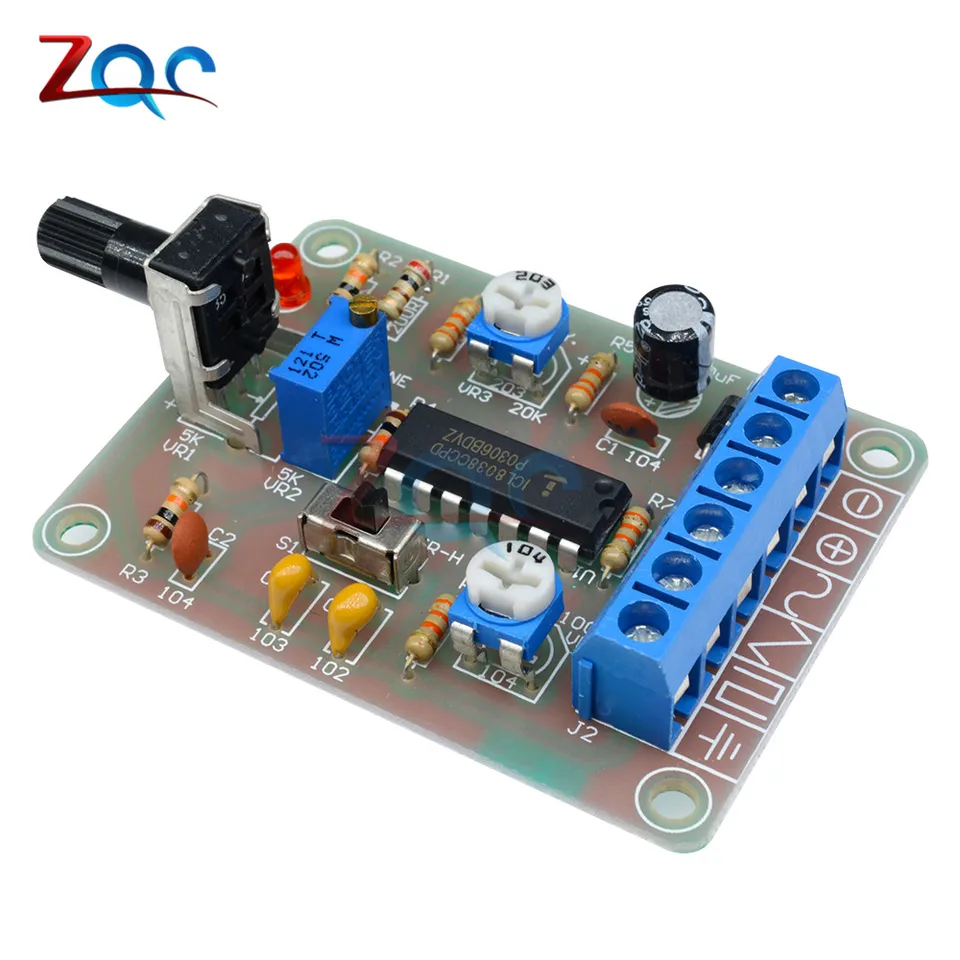

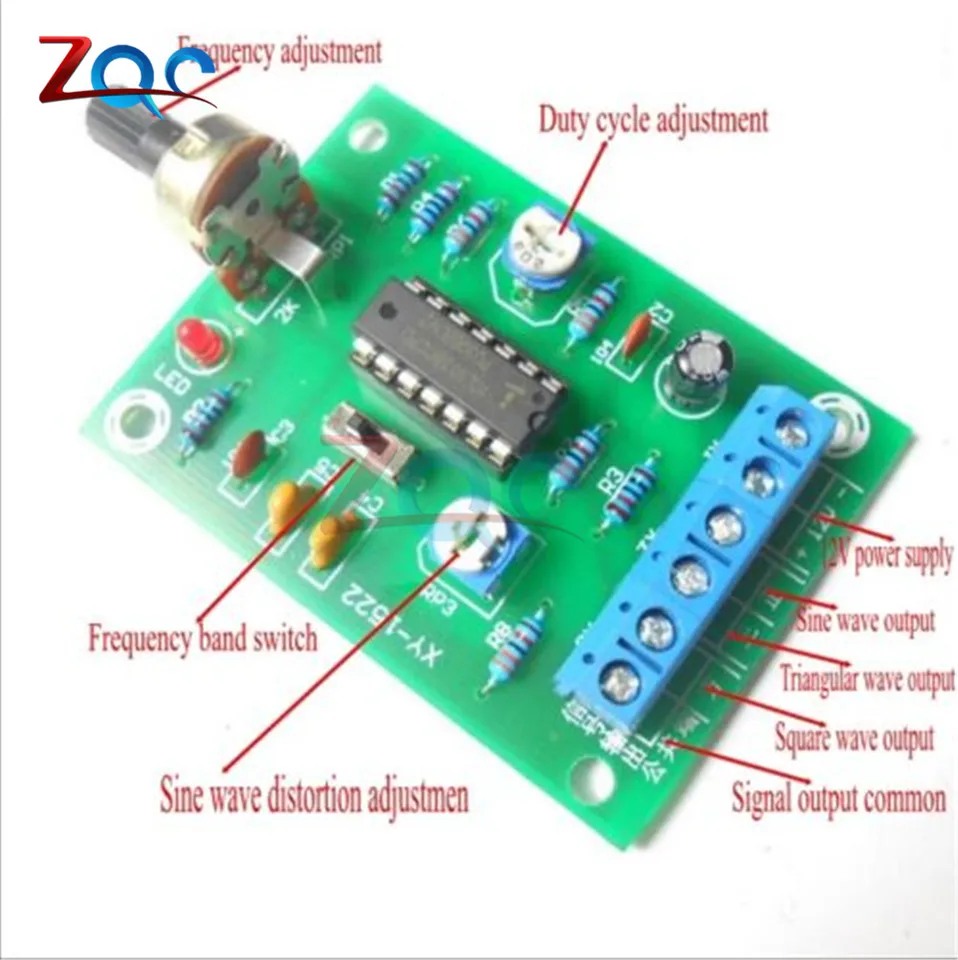

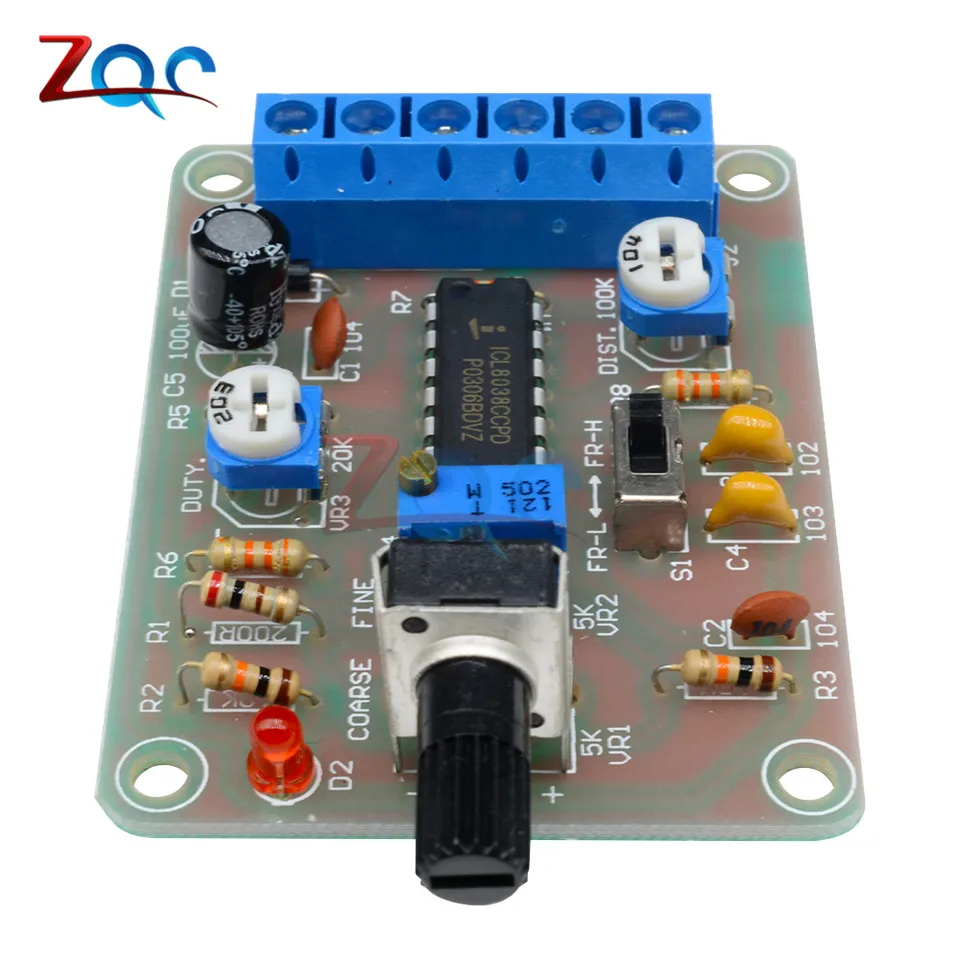

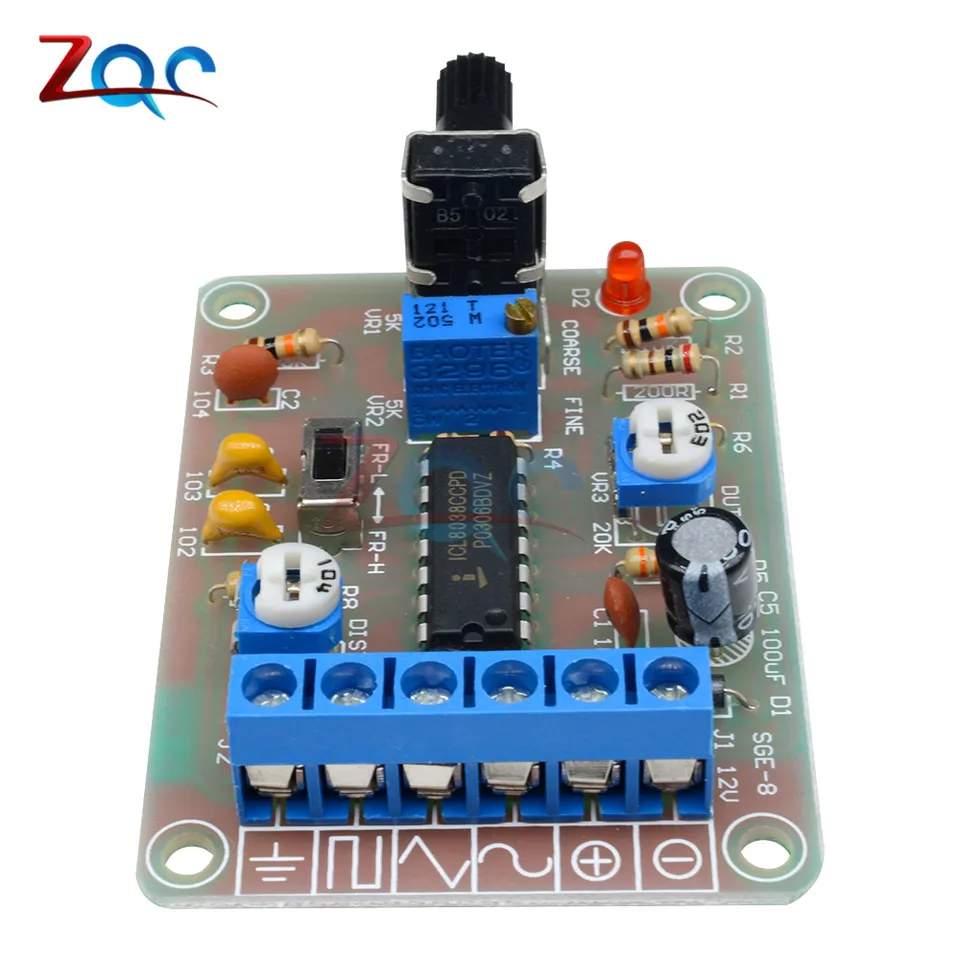

Súpravy sú navrhnuté pre frekvenčný rozsah je 50-5 kHz, dva pásma s prepínačom S na spínač, RP1 je nastavenie frekvencie, RP2 je nastavenie pracovného cyklu, RP3 je nastavenie skreslenia sínusov. vstup z x1; X2, X3 je výstupná strana vlny, môžete použiť osciloskop na pozorovanie troch výstupných vlnových tvarov. Model: ICL8038
