Popíšte:

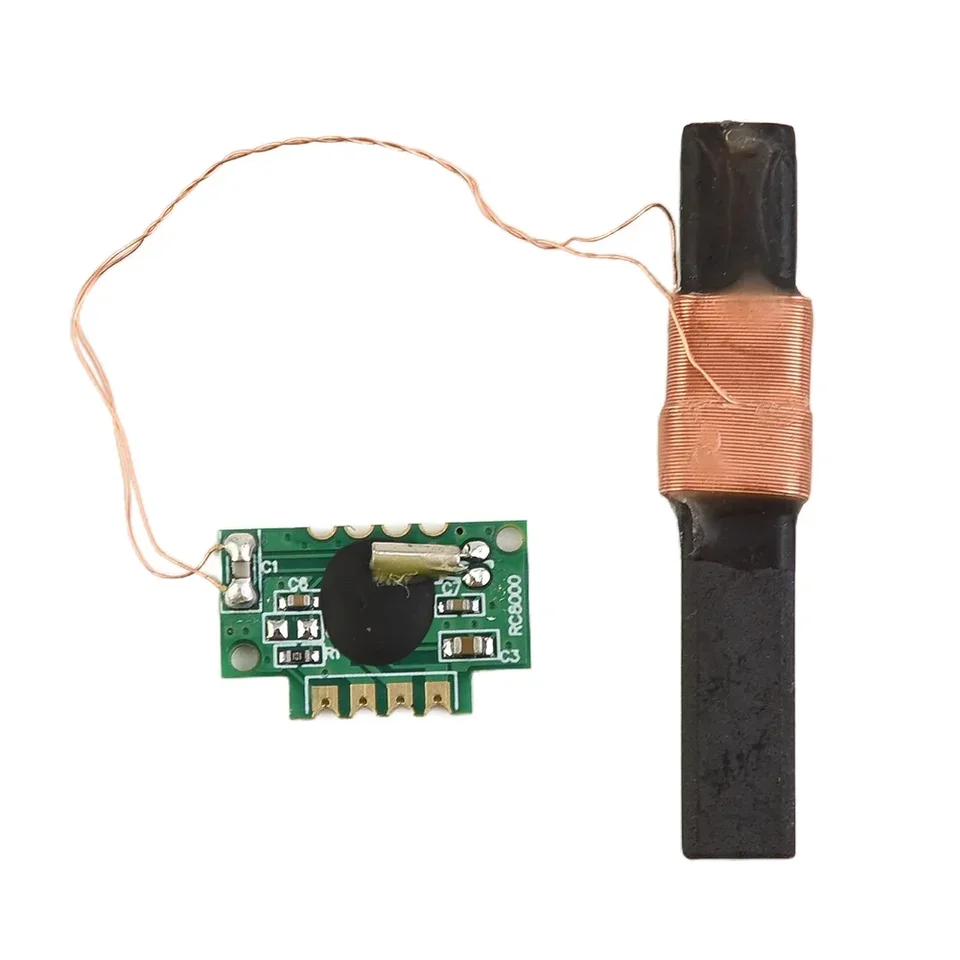

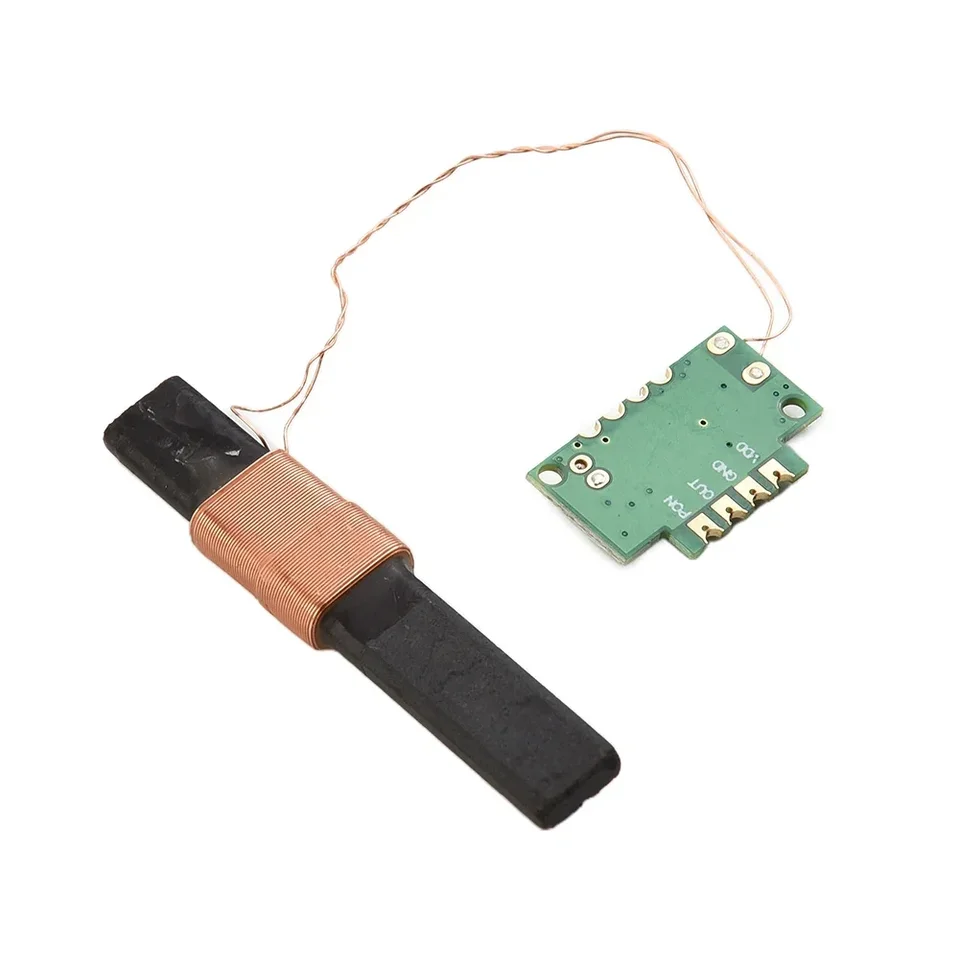

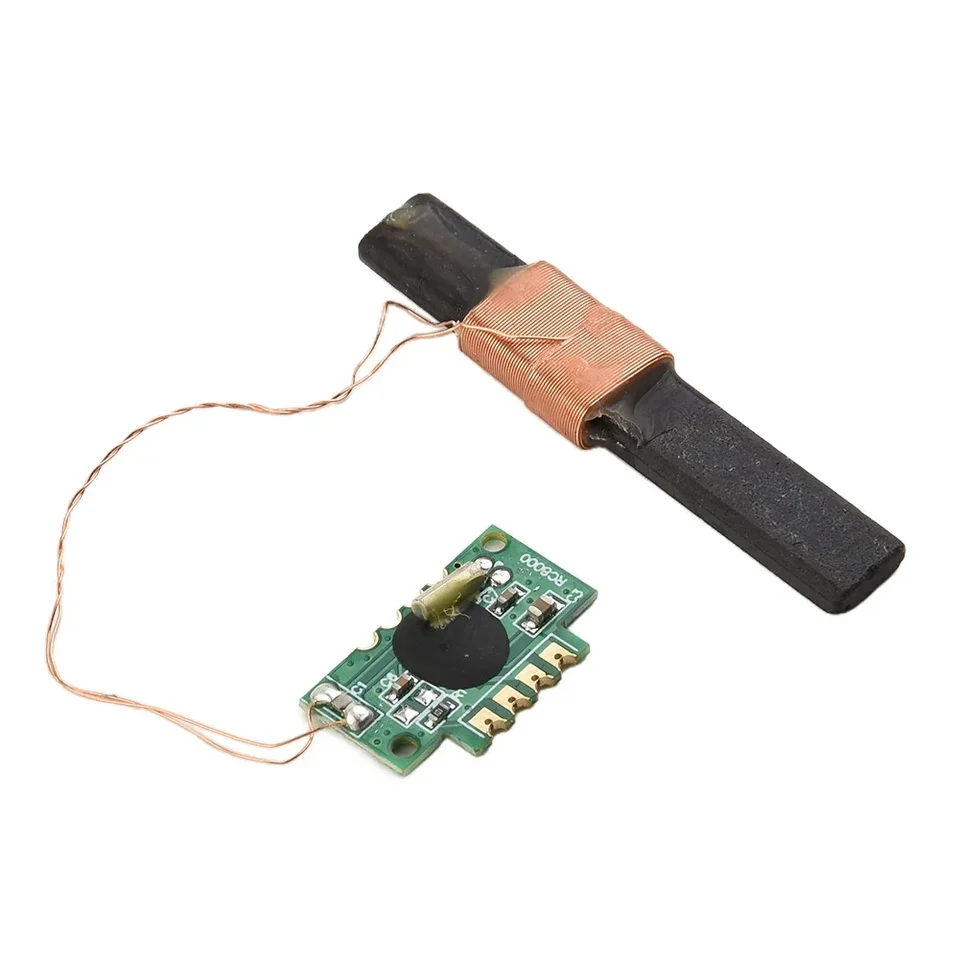

Modul prijímača DCF s anténou DCF naladeným na časový signál DCF77 (Frankfurt 77,5 kHz). Indukčný signál antény sa odosiela na IC na zosilnenie, demoduláciu a potom identifikovaný MCU, takže dátum a čas časovacieho centra sú úplne konzistentné.

Nižšie nájdete dôležité diagramy nastavenia a obvodu.

Technické špecifikácie

Číslo produktu: DCF-3850N-800

Kategória RCCM: DCF/77,5 kHz jednofrekvenčný modul

Veľkosť PCBA: 21,5x13,5x1,0 mm/fr4

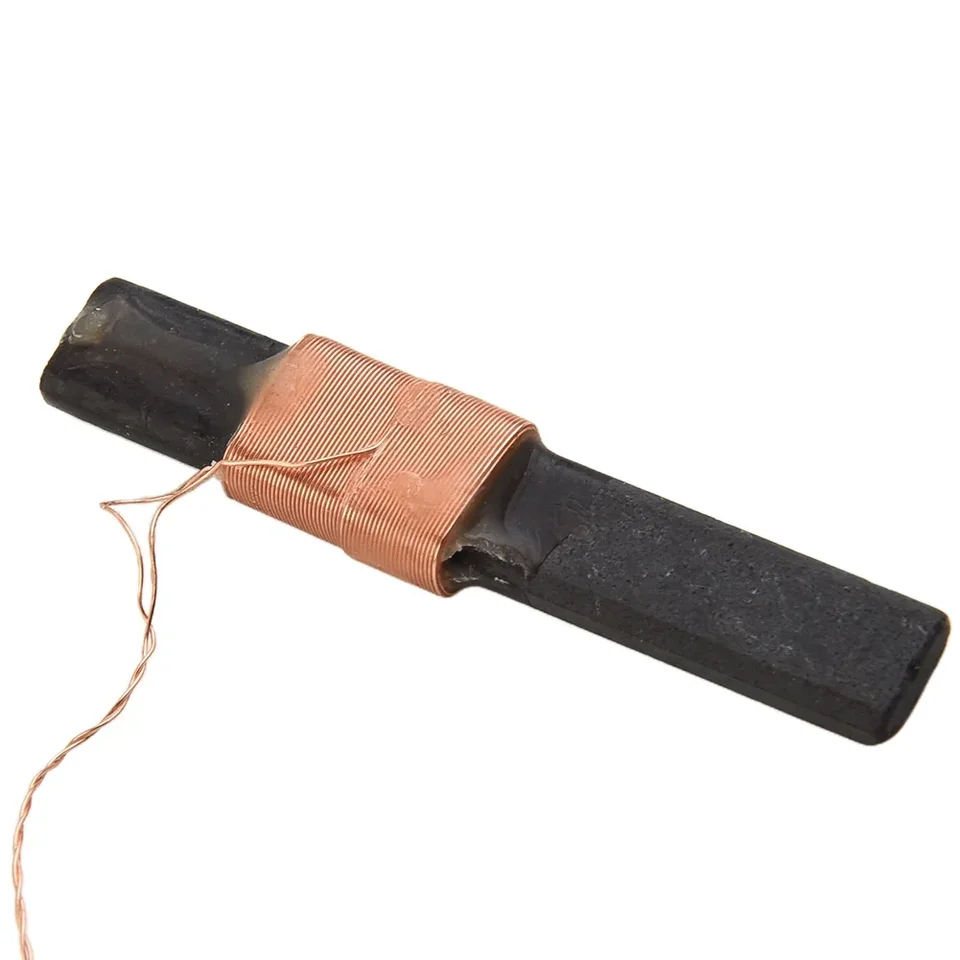

Veľkosť antény: AP3x8x50mm/vysoká q

Nominálna frekvencia: 77,5 kHz ± 300 Hz

Citlivosť: 28 ± 2dB

Prijímanie IC: SP6007

• Prevádzkové napätie: 1,1 ... 3,3 V

• Aktuálna spotreba: 85 µA Max

• Prijímanie frekvencie: 77,5 kHz

• Veľkosť dosky (bez antény) LXWXH: 22x13.5x1 mm

• Kvalita antény: LXø: 60x10 mm

• Rozsah dodania: 1 kus

⇒ modul prijímača DCF s anténou

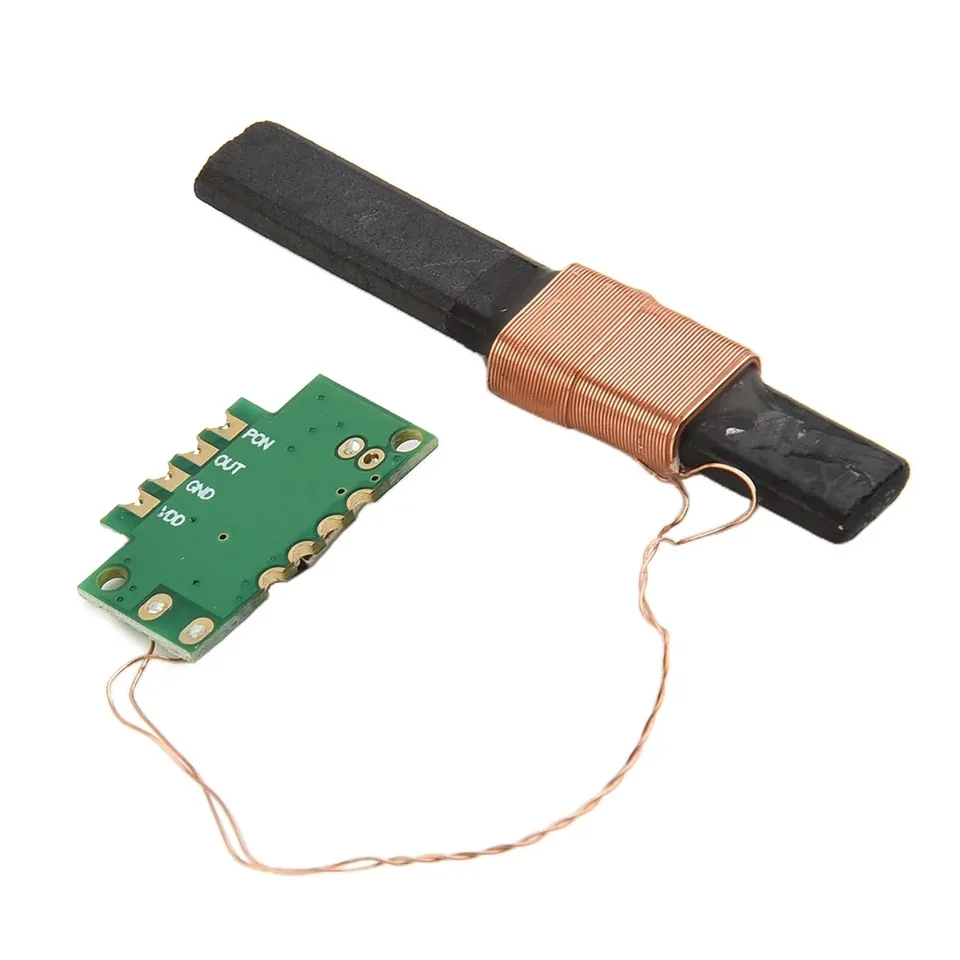

• Pripojte:

⇒ zem = pin g

⇒ Prevádzkové napätie = PIN V

⇒ údaje = pin t

⇒ napájanie zapnutia/vypnutia = PIN P1

• Dôležitá poznámka:

⇒ PIN P1 je spínač zapnutia/vypnutia a musí byť nastavený na logiku nízku.

Poznámka: Jednofrekvenčný modul sa nemôže prepínať medzi rôznymi frekvenciami DCF/WVB/HBG/BPC.jjy Dualfrekvenčný modul môže prepínať medzi 40 000/60K dvoma frekvenciami. Ako jednofrekvenčný modul, môže prijímať iba signály v tomto frekvenčnom pásme.

Balíček vrátane:

1*modul prijímača
