sku: w295352

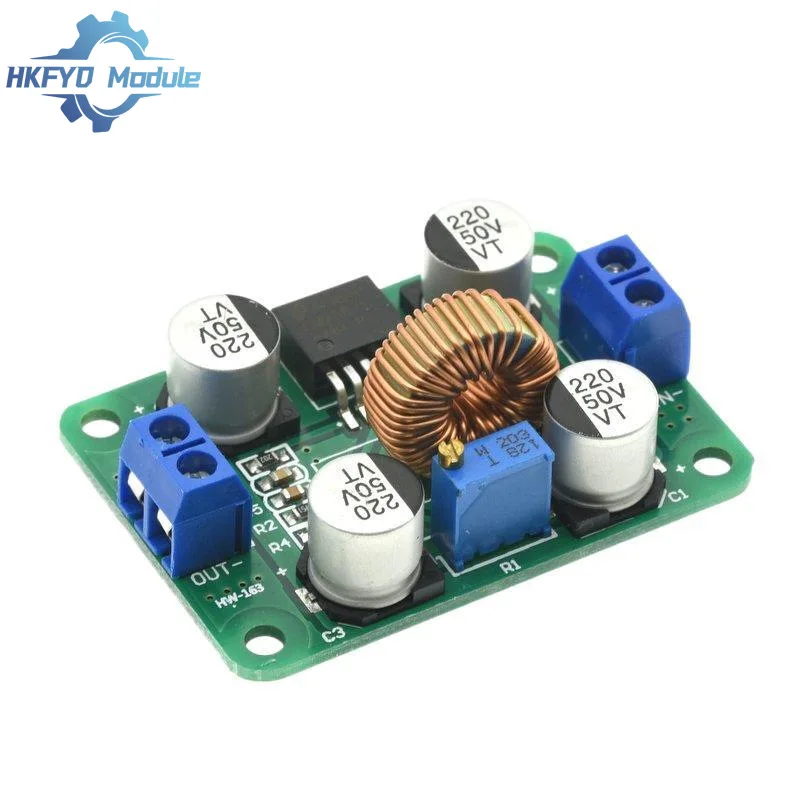

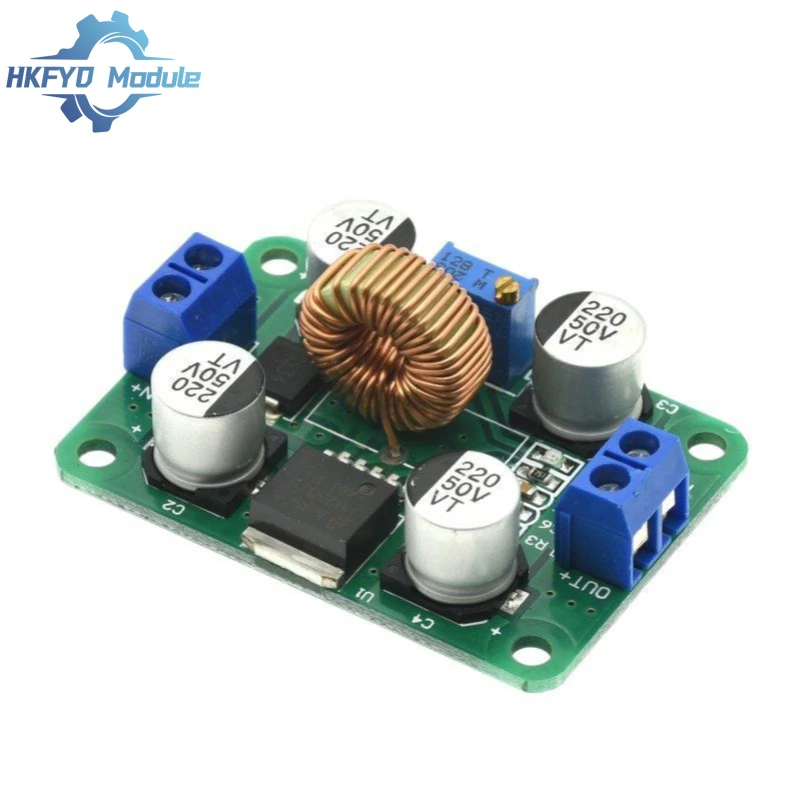

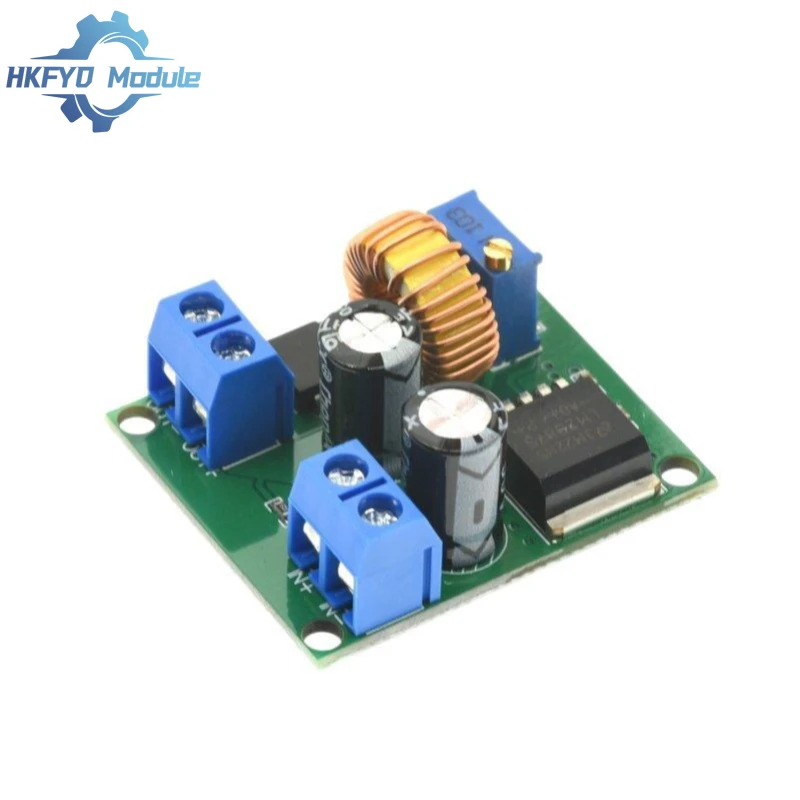

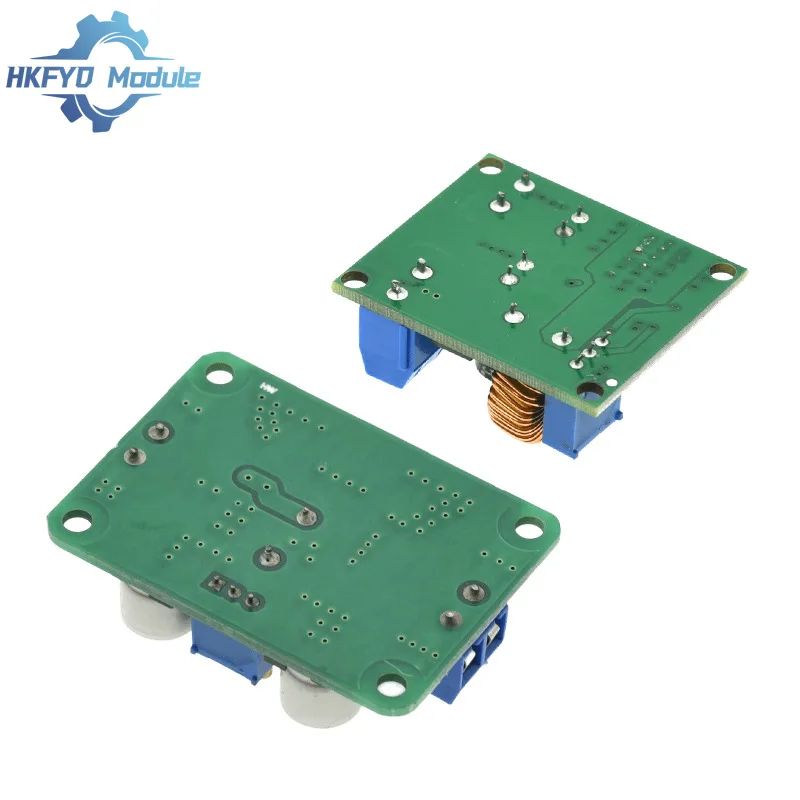

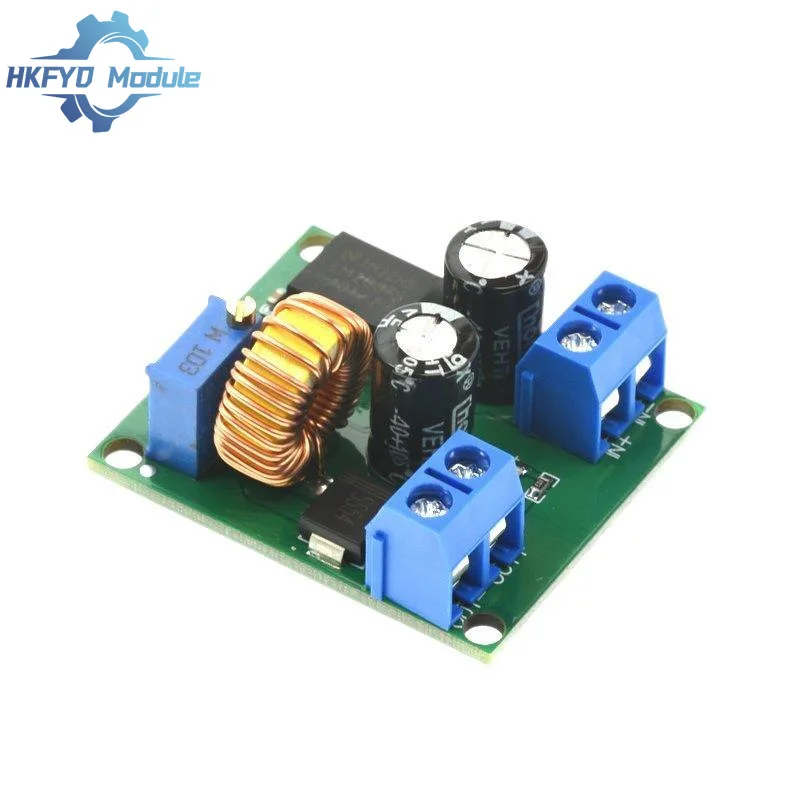

DC nastaviteľný posilňovací modul LM2587

Parametre modulu:

Rozsah vstupného napätia: 3,5V-30V (výstupné nastavené napätie musí byť vyššie ako vstupné napätie)

Rozsah výstupného napätia: 4,0V-30V

Maximálny vstupný prúd: 5A (výstupný prúd za menovité podmienky sa vypočíta podľa zachovania energie

Uin*iin*účinnosť = uout*iout)

Nepretržitý pracovný prúd: 3A (dobré vetranie a podmienky rozptylu tepla Výstupné napätie a pomer vstupného napätia nemôžu byť väčšie ako 3)

Príklad aplikácie:

7,4 V Booster 12V Aplikované v modelovom lietadle.

Nastaviteľný vysokoúčinný posilňovací obvod DC-DC Booster, vstupné napätie (4 až 30) V, výstup nastaviteľný (5 až 30) V, vstupný maximálny vstupný prúd 5A, účinnosť až 92%, použitie vyhradeného zosilňovača veľkých obalov Chip za LM2577, nie napájací výkon s mung -fazuľou ic a výstupný pohon až do 30 W.

Poznámka: Keď testujete, ak výstupné napätie nie je vyššie ako vstupné napätie, upravte potenciomet v smere hodinových ručičiek, výstupné napätie sa zvýši, neupravte proti smeru hodinových ručičiek, aby bol modul poškodený alebo dokonca poškodený v prípade Vysoké vstupné napätie!
