sku: w293104

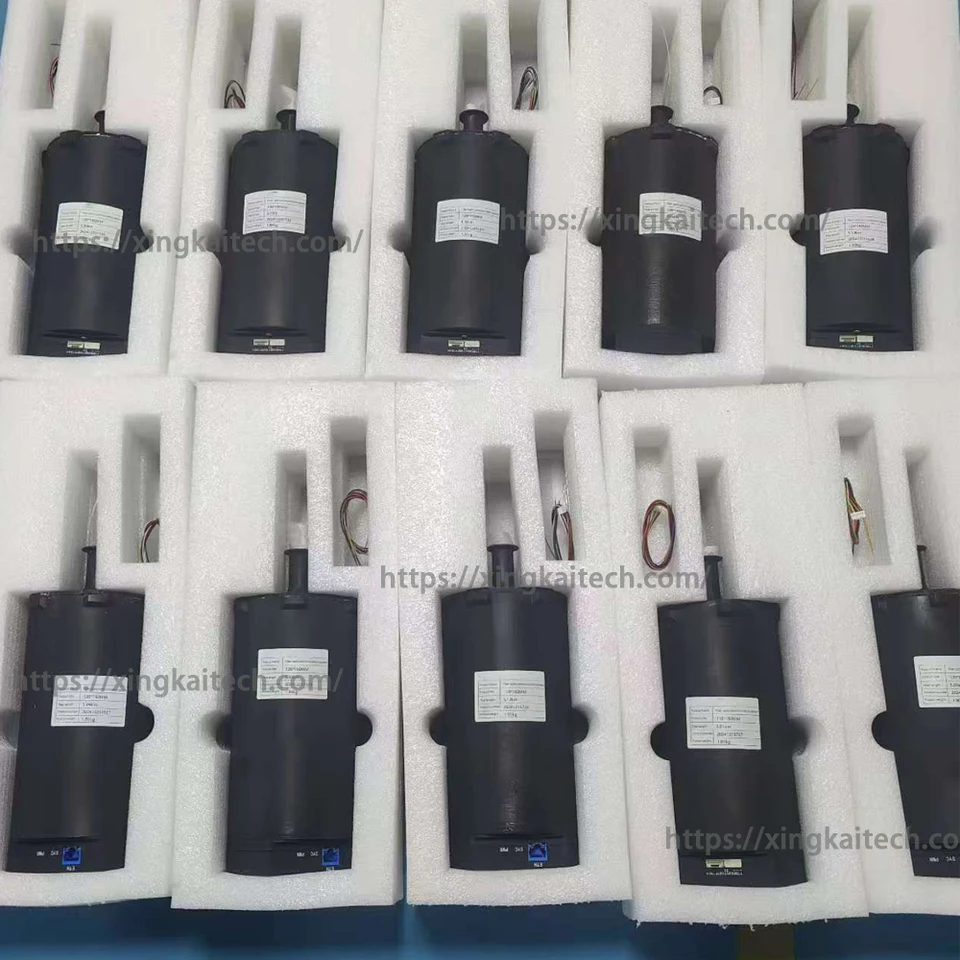

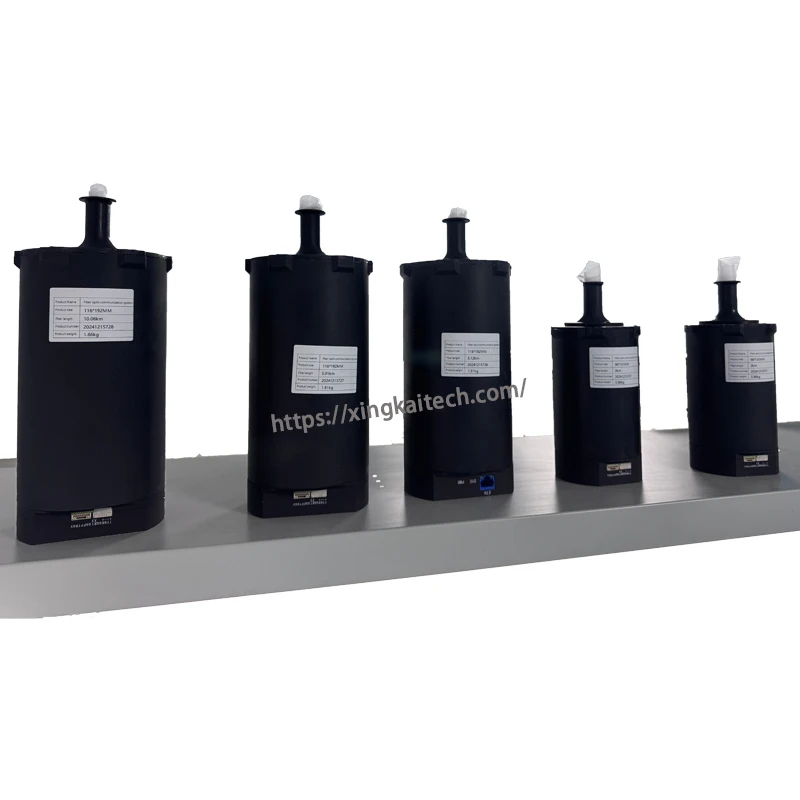

FPV anti-interferencia Optické optické vlákno Komunikáčné vybavenie Súprava Interné zapojenie vlákien Optický dron Ultra dlhá vzdialenosť 20 km káblov

V porovnaní s metódou externého zapojenia tieto systémy prijíma metódu interného zapojenia (optické vlákno je výstup zvnútra von z vonkajšej strany). Tento jedinečný výrobný proces umožňuje produktu dosiahnuť hladké kladenie vodiča v rôznych prostrediach, s rýchlou rýchlosťou kladenia drôtu a rýchlosť Žiadny fenomén rušenia. To spôsobuje, že systém sa dá voľne aplikovať na oblohu, zem, les, pod vodou. Ak sa stretne s zapletením, stále funguje normálne.

Celkový index vlákien (s vonkajšou vrstvou opláštenia)

1. Vonkajší priemer: 0,26 0,3 0,35 mm

2. Koeficient útlmu: útlm pod vlnovou dĺžkou optického signálu 1310 NM je menší ako 0,35 dB/km a pod vlnovou dĺžkou optického signálu 1550nm je útlm menší ako 0,21 dB/km.

3. Pevnosť v ťahu:> 60n (obyčajná) + 120 N (špičková).

4. Polomer ohýbania: 5 mm.

5. Hustota: mierne negatívny vztlak.

6. Maximálna vzdialenosť položenia:> 20 km. Špecifikácia jadra optického vlákna

Parametre veľkosti jadra vnútorného vlákna

Projekt

Technické ukazovatele

Priemer poľa režimu (pri 1310 Nm)

(8,60 ± 0,40) μm

Priemer poľa režimu (pri 1550 Nm)

(9,80 ± 0,50) μm

Priemer opláštenia

(125,0 ± 0,7) μm

Chyba koaxiality v balíku

≤ 0,5 μm

Obkladanie

≤ 1,0 %

Poťahový priemer

(245 ± 10) μm

Chyba koncentrácie

≤ 10 μm

Medzná vlnová dĺžka jadra vlákna

Medzná vlnová dĺžka 2 metrov potiahnutého optického

vlákno λc （nm）
