sku: w274991

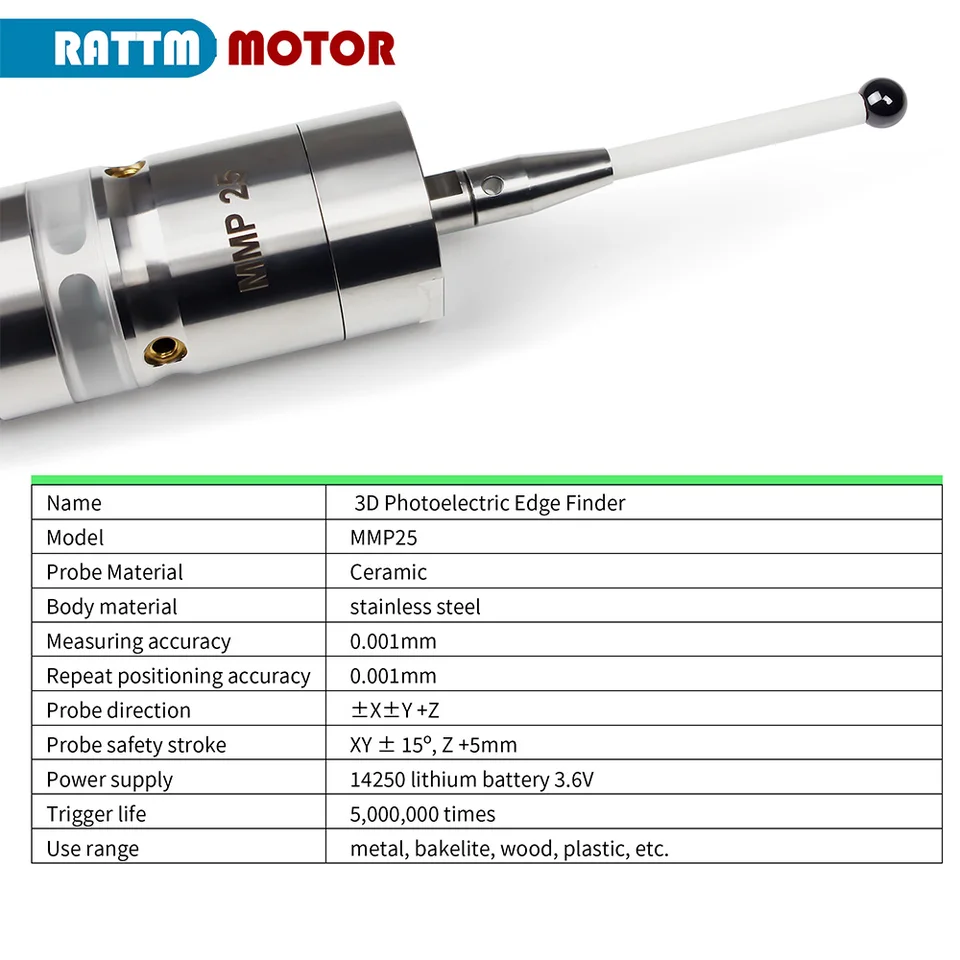

Názov: 3D Fotoelectric Edge Finder

Model: MMP25

Materiál sondy: keramika

Telesný materiál: nehrdzavejúca oceľ

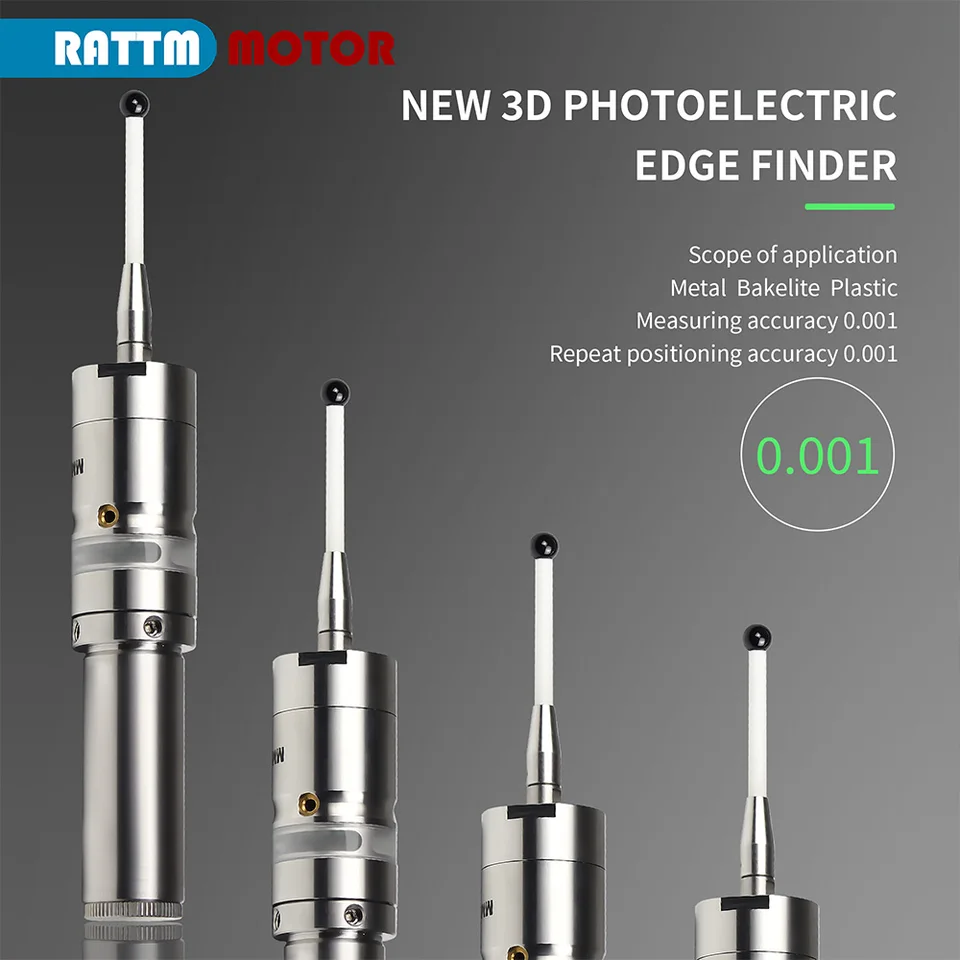

Presnosť merania: 0,001 mm

Presnosť polohy zopakujte: 0,001 mm

Smer sondy: ± x ± y +z

Bezpečnostný zdvih sondy: xy ± 15 °, z +5 mm

Napájanie: 14250 lítiová batéria 3,6 V

Spúšťací život: 5 000 000 krát

Použite rozsah: kov, bakelit, drevo, plast atď.

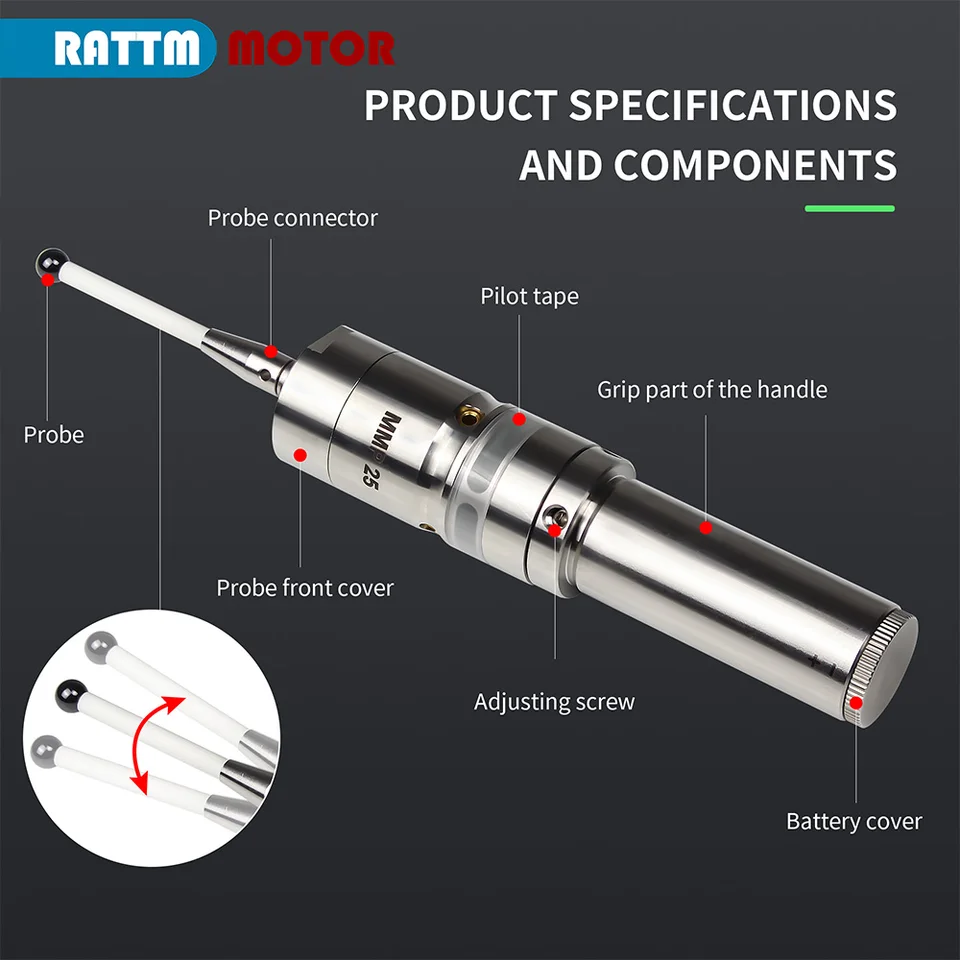

Vlastnosti produktu

3D fotoelektrická hrana sondy je produkt s vysoko presným meraním okrajov a ďalšími funkciami, ktoré ponúkajú nasledujúce výhody:

Vyššia presnosť zarovnania, opakovateľnosť až do 0,001 mm.

Meranie osi Z je komplexnejšie.

Prijmite keramickú sondu pre lepšiu udržanie presnosti.

Množstvo oscilácie sondy je väčšie, aby sa zabránilo chybám, ktoré vedú k poškodeniu sondy.

Nie je potrebné používať vodivý princíp, nebude schopný zmerať, pretože materiál, vreteno obrábací stroj nie je vodivé.

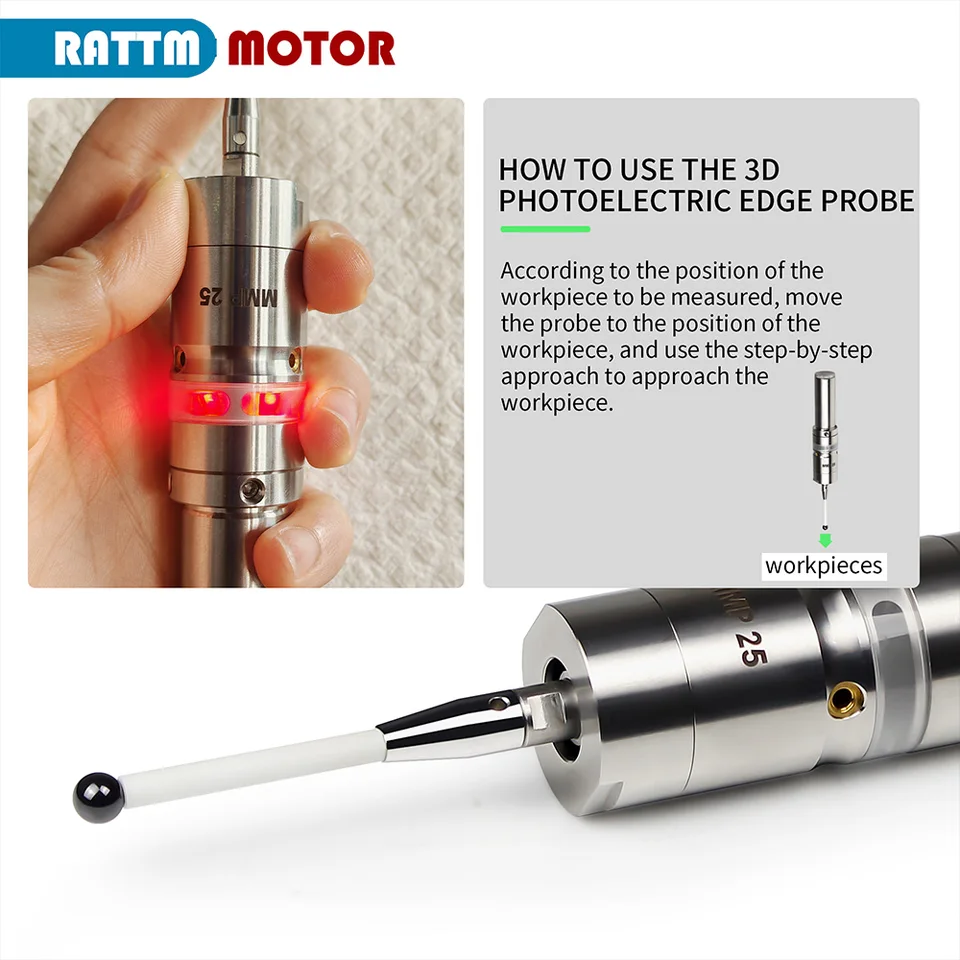

Ako používať sondu 3D fotoelektrickej hrany

Podľa polohy obrobku, ktorý sa má zmerať, presuňte sondu do polohy obrobku a na prístup k obrobku použite prístup krok za krokom.

Nastavenie 3D fotoelektrickej okrajovej sondy

Po namontovaní 3D fotoelektrickej sondy na okraji sa vreteno otáča vreteno, aby sa skontroloval priebeh sondy.

Guľa sondy sa skontroluje na náradie a nastavuje sa pomocou štyroch skrutiek M3, až kým sa nezíska priemer 0,01 mm.

Uspravte guľu sondy pomocou štyroch skrutiek M3, až kým sa nezíska priebeh 0,01 mm, a potom utiahnite skrutky.

Skrutky sa potom utiahnú a sonda je pripravená na použitie.

Prepravný

Otvorte balík a skontrolujte, či došlo k určitým škodám pred podpisom, ak došlo
