sku: w201188

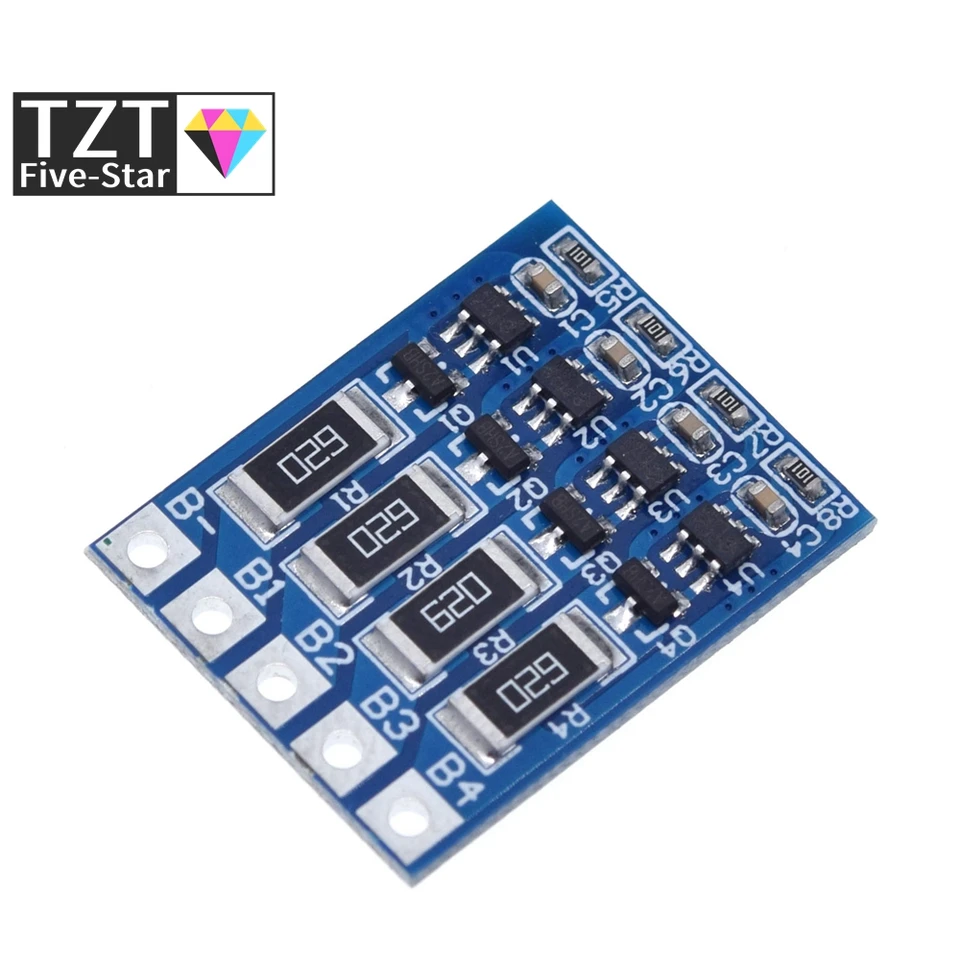

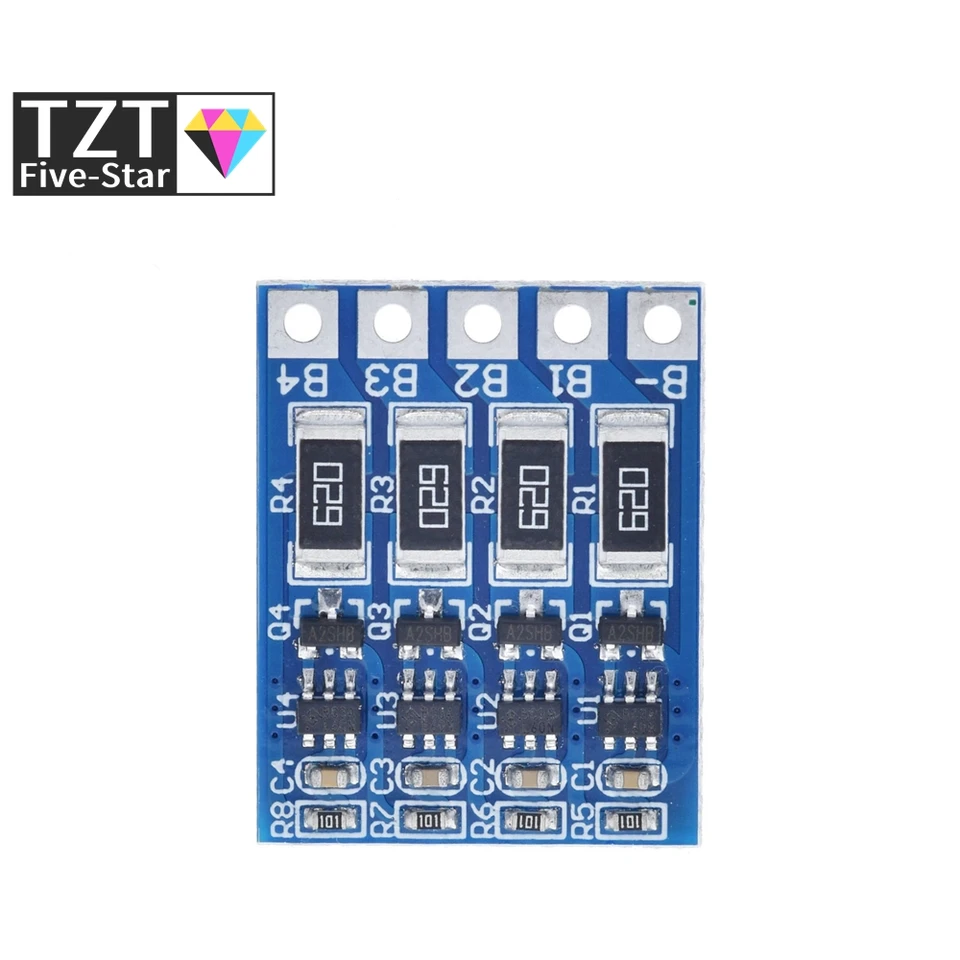

Vyvažovacia doska je vhodná pre Li-iónovú batériu BMS, ktorá bez vyváženia funguje, aby sa vyrovnalo funkciu nabíjania lítiovej batérie, aby sa batéria nabíja každá séria súčasne.

POZNÁMKA: Vyvažovacia doska musí potrebovať BMS na spoločné použitie a BMS je bez vyváženia funkcie

Parameter:

Vyvážené napätie pre každú jednu bunku: 4,2V

Vyváženie prúdu pre každú jednu bunku: 66MA

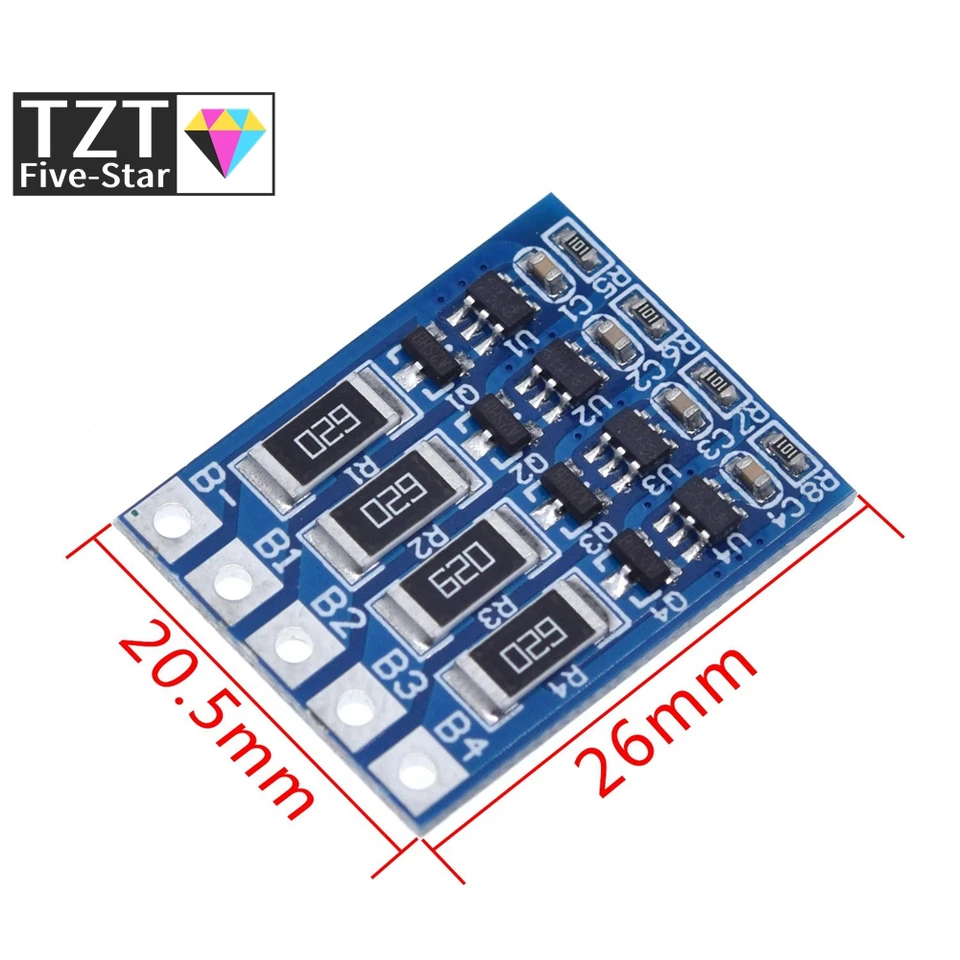

Veľkosť: L25 mm*W22mm

Ballancer je iba pomocná funkcia, vyrovnávanie znamená, keď sa batéria nabíja, každá séria batéria potrebuje s rovnakým napätím. Keď jedno napätie buniek získa 4,2 V, druhé bunky nie, prvé napätie buniek sa vypustí, aby počkali ostatné bunky stúpajúce na rovnakú úroveň.

Poznámka: Rozdiely v oblasti vnútorného odporu batérie v rámci 5 miliohm, napätie v okruhu 0,03 V napätie, kapacita sa mení do 50 mA

Výstupné napätie je podľa nastavenia BMS.

POZNÁMKA: Vyvažovač sa začne vyrovnať, keď jedna bunka dostane 4,2 V, medzné napätie je podľa nastavenia BMS, ale medzné napätie BMS potrebuje viac ako 4,25 V, čo je oveľa lepšie.

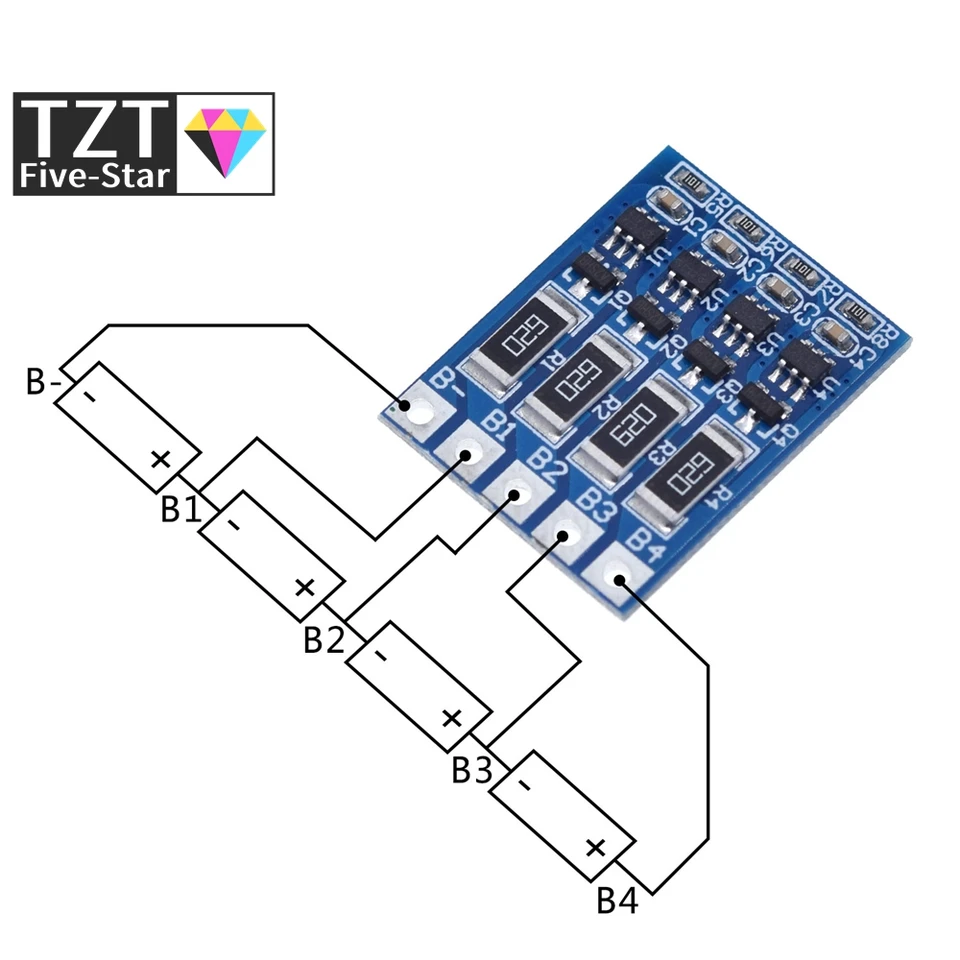

4S CNNect Instrukcie:

B4+ Pripojte kladnú batériu;

B3+ Pripojte bod medzi batériou 1 a batériou 2;

B2+ Pripojte bod medzi batériou 2 a batériou 3;

B1+ Pripojte bod medzi batériou 3 a batériou 4

B- pripojte batériu záporné;

4S Demo Balance Board Používanie

(Balanková doska 4S) + (PCM bez zostatku) = (PCM s zostatkom)

Balanková doska 4S môže použiť ako 3s.

Balanková doska 4S môže použiť ako 2s

Všimnite si:

1) Tento zostatok nemá funkciu ochrany nabíjania a vybíjania, takže nemôže byť namiesto BMS;
