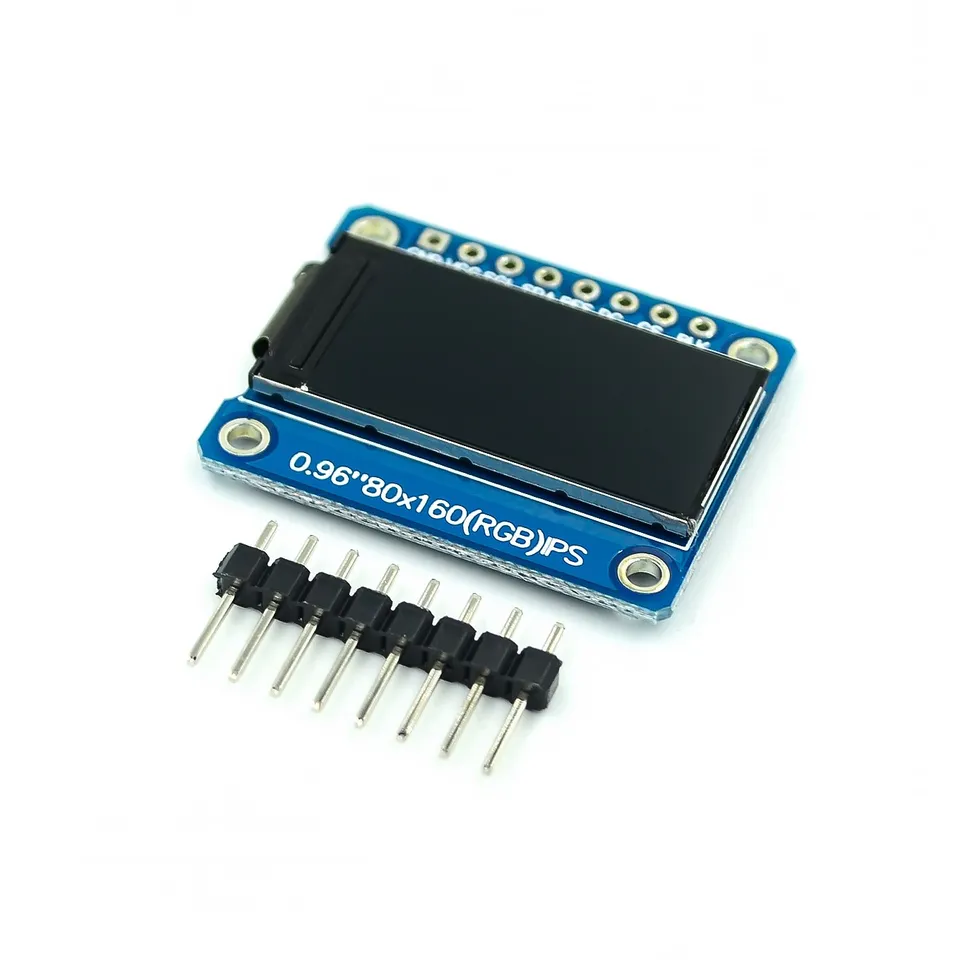

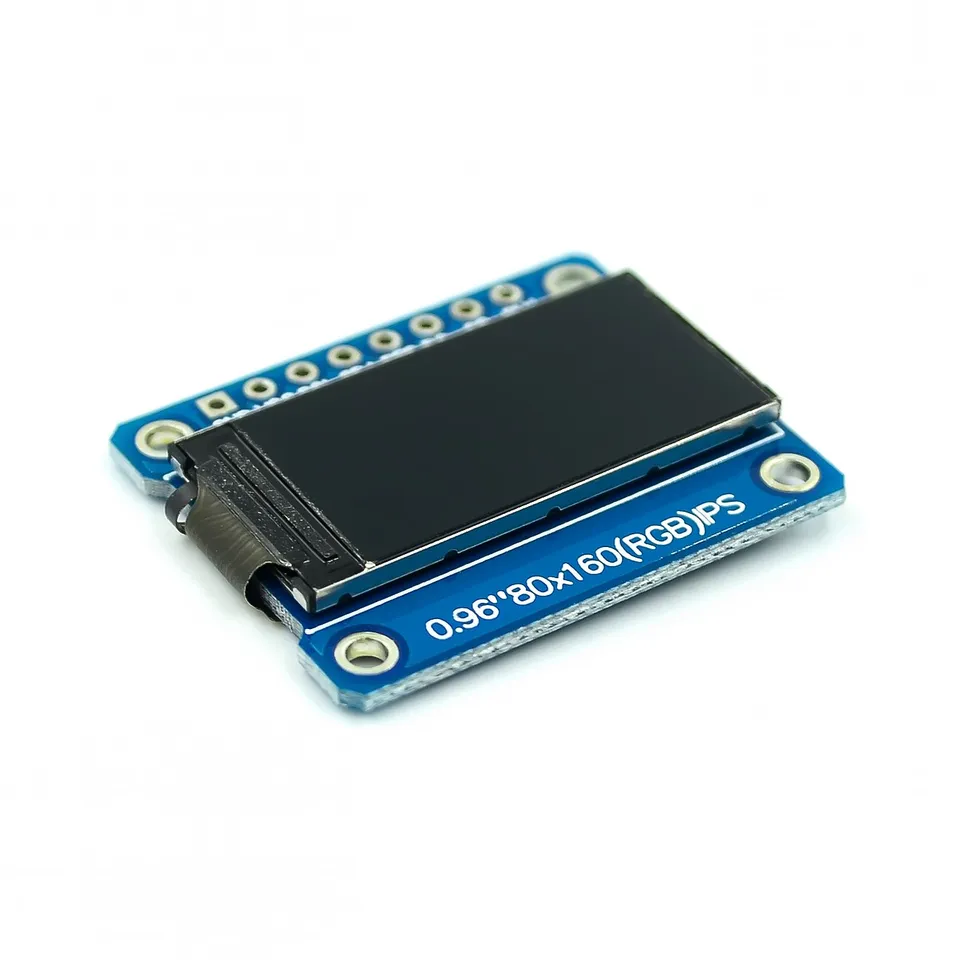

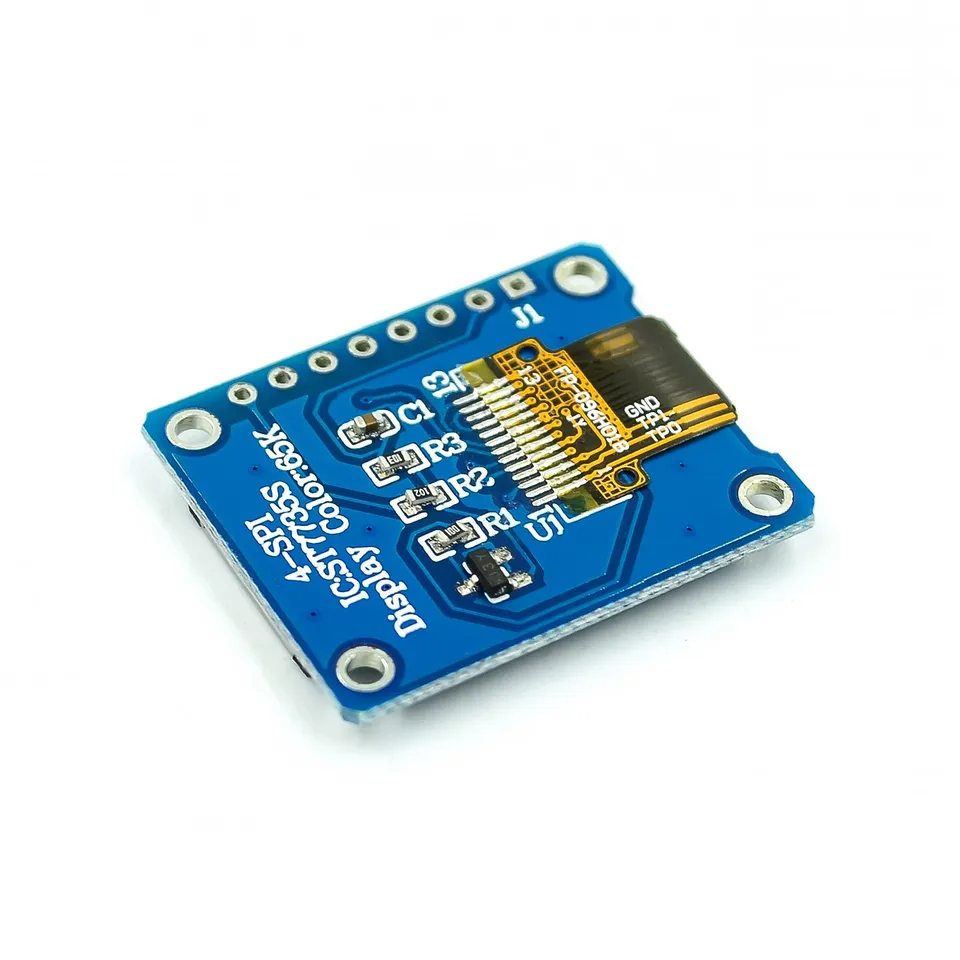

1.Features Veľkosť 0,96inch zobrazovací režim Normálne čierny IPS displeja Formát Grafický 80RGB*160 DOT-MATRIX Vstupné údaje SPI Interface Dnik IC ST7735S Dimensional Outline 24 (W)*30 (H)*2,8 +/- 0,1 (T) MM rozlíšenie 80RGB *160 bodiek LCD aktívna plocha 10.8 (W)*21,7 (h) bodová výška 0,135 (h) x 0,1356 (V) mm Smer prezera

2.Pis Popisy: PIN Žiadny symbol Popis 1 GND Ground 2 VCC Power 3.3v 3 SCL Serial Clock Pin. 4 Vstup sériových údajov SDA 5 RES LCM RESET PIN Tento kolík je resetovaný vstup signálu. Keď je špendlík nízky, vykoná sa inicializácia čipu. Držte sa tohto PIN vytiahnite vysoko počas normálnej prevádzky. 6 DC DAC/Ovládanie príkazu 7 CS ChIP Vyberte 8 BLK riadiaci kolík

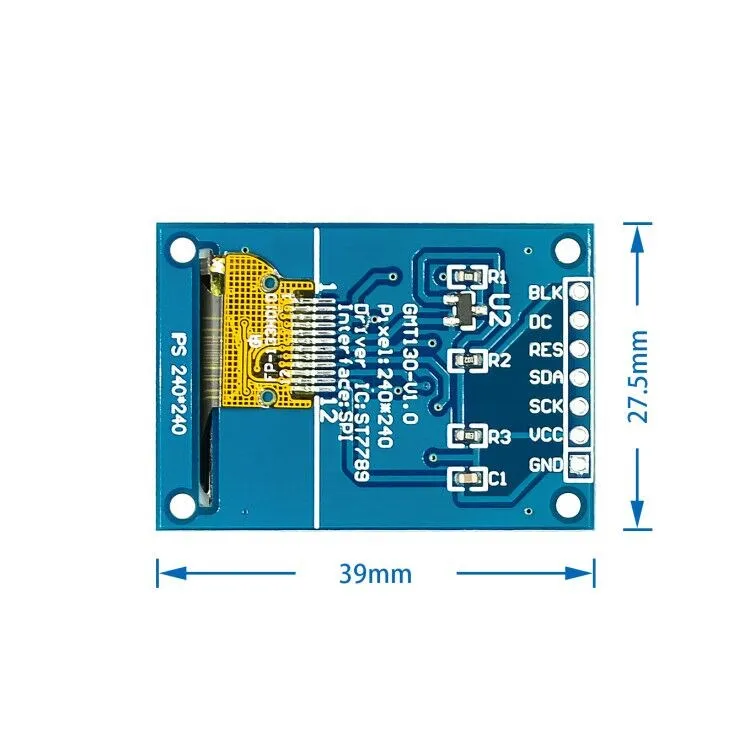

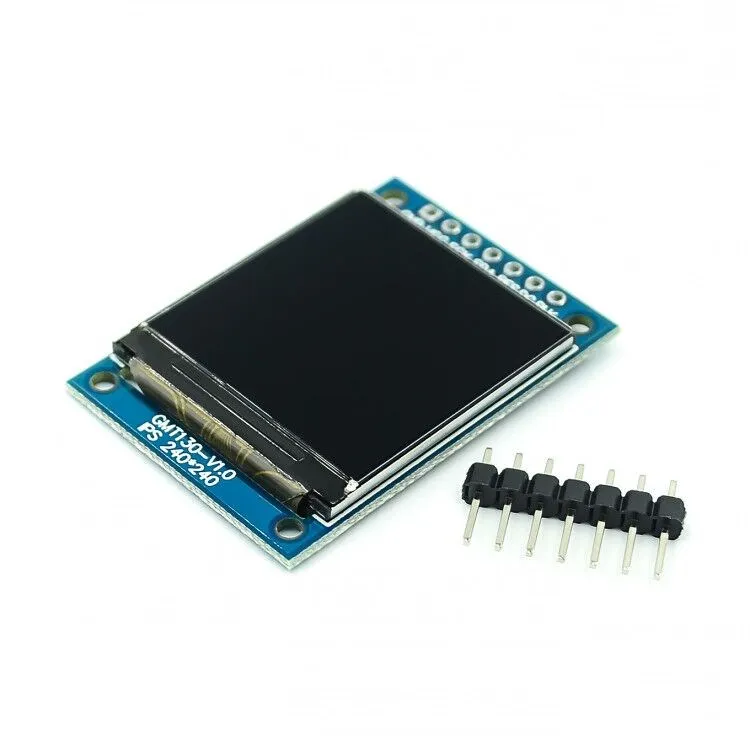

Veľkosť 1,3 palca zobrazovací režim Normálne čierny IPS displeja Formát Graphic 240RGB*240 240 DOT-MATRIX Vstupné dáta SPI Interface Dnik IC ST7789VW Dimenzionálny obrys 27.78 (W)*39.22 (h)*3,0 +/- 0,1 (T) rozlíšenie 240RGB*240 bodiek LCD aktívna plocha 23.4 (W)*23,4 (h) bodka rozstup 0,0975 (h) x 0,0975 (v) mm Smer prezerania VŠETKO VÝZNAMOVÁ OPALENIA -2070 ° C 2.PIN Popisy: PIN Žiadny symbol Popis 1 GND GROD 2 VCC Power 3.3 V 3 SCL Serial Clock Pin. 4 Vstup sériových údajov SDA 5 RES LCM RESET PIN Tento kolík je resetovaný vstup signálu. Keď je špendlík nízky, vykoná sa inicializácia čipu. Držte sa tohto PIN vytiahnite vysoko počas normálnej prevádzky. 6 DC DAC/Ovládanie príkazu 7 ovládací kolík podsvietenia BLK
