sku: w101030

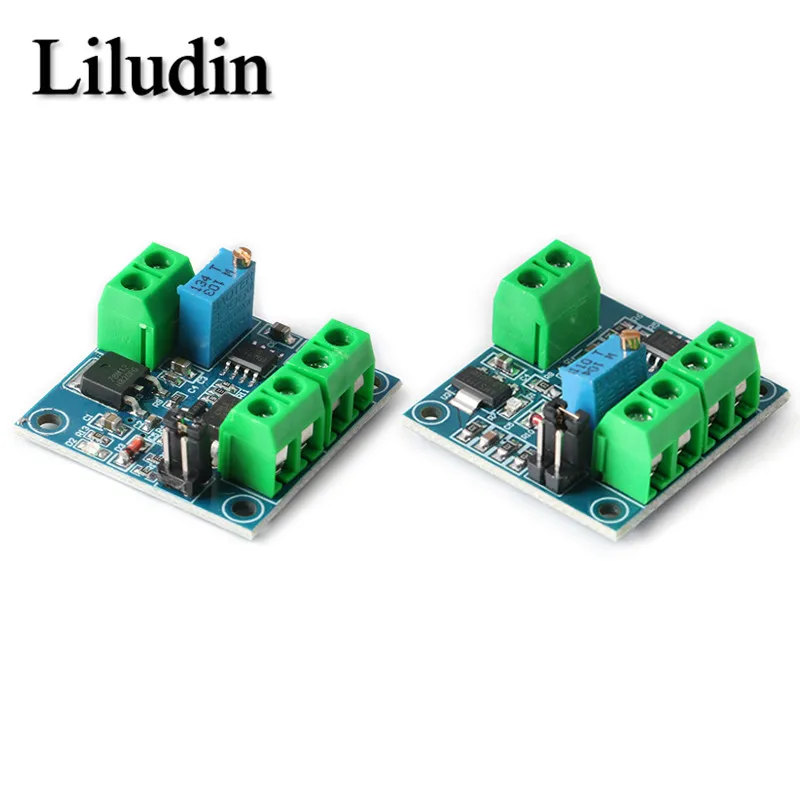

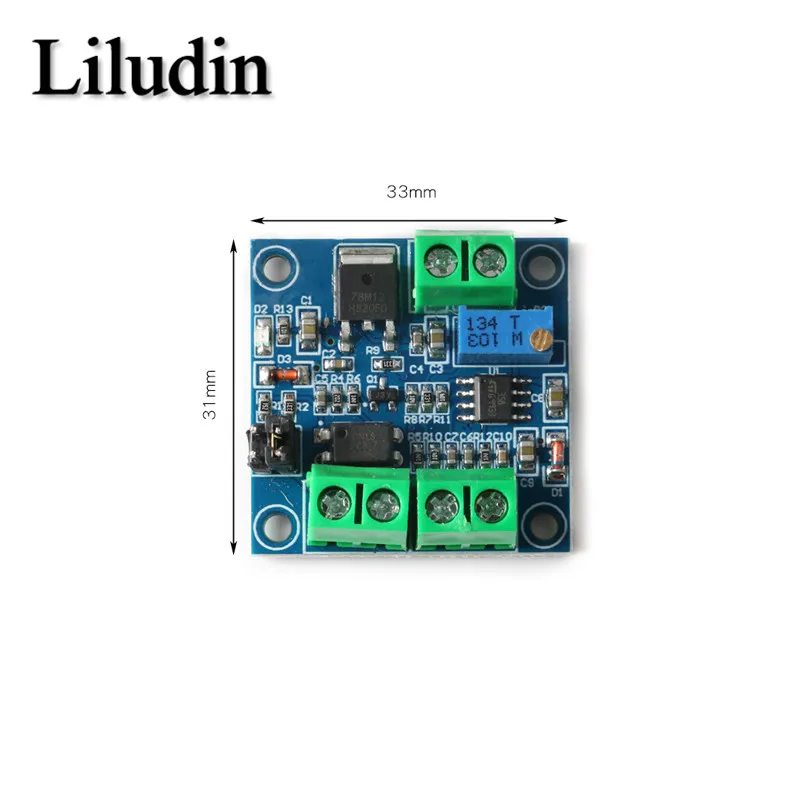

Úvod produktu: Tento modul je modul schopný konvertovať napätie a PWM. Digitálny signál PWM sa prevedie na 0 až 1ov analógový signál. Výstupné napätie je upravené pracovným cyklom celého PWM.V-PWM môže previesť 0-5V. -10V napätie na 0% -100% PWM Výstup a upravte pracovný cyklus PWM nastavením napätia. Rozsah frekvencie frekvencie: 1 kHz-3 kHz: Rozsah úrovne vstupnej úrovne signálu PWM: Vrchol 4,5 V až 10 V je kokeňový kolík vložený na 5V. Tento typ signálu úrovne je zameraný hlavne na konvenčnú priemyselnú ovládaciu kartu (ako je doska Mach3) a rozhranie 5V CPU; Vrchol 12 až 24 V úroveň, prepojka vložená pri 24 V. Tento typ signálu úrovne je zameraný hlavne na konvenčné rozhranie PLC. Rozsah : Modul pracovné napätie: DC 5V-12V Výstup PWM Frekvencia: Približne 50 kHz PWM Amplitúda: 5V Rozsah konverzie: 0-5V/0-10V Konverzia napätia: 0%-100%6pwm Tolerancia: 1%-3%Popis PIN: PWM Napätie: VCC: Zákazník pracovného napájania 12v-30v.gnd: Working Power Ground.pwm: Zadajte pozitívny terminál signálu PWM.gnd: vstupný signál záporný terminál.vout: výstupné napätie 0-10V GND: výstupné napätie.

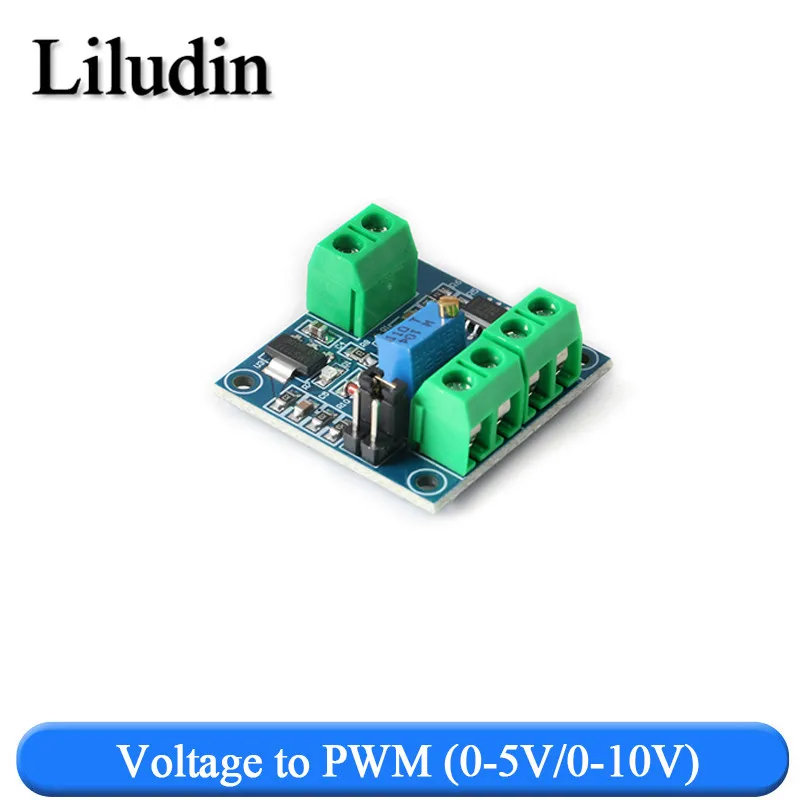

Napätie do PWM: VCC: pracovný napájací zdroj 5V-12V.GND: Working Power Ground VIN: Vstupné napätie 0-10V GND: Vstupný signál záporný terminál.gnd: výstup PWM Ground.pwm: výstup PWM

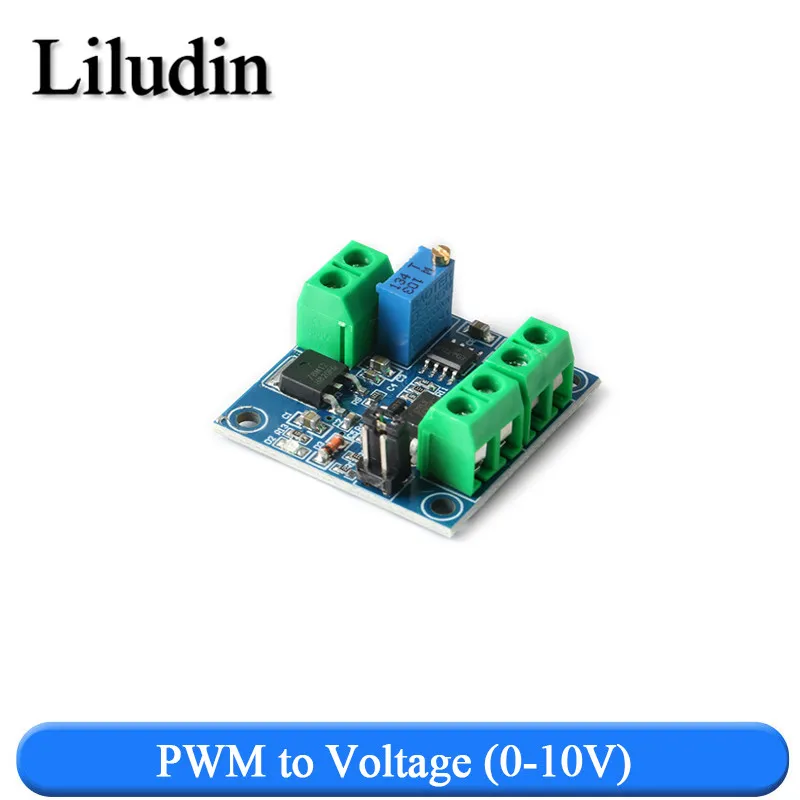

Pokyny na použitie: PWM na napätie: Po zapnutí, keď nie je vstupný signál, výstup je 0V a výstup je iba vtedy, keď dôjde k vstupu. Pri zapnutí po prvýkrát je najlepšie urobiť kalibráciu a Ladenie: Nájdite 50% signál pracovného cyklu pripojeného k PWM, GND, amplitúda zodpovedá relatívnemu prepojke. Frekvencia je medzi 1 kHz-3 kHz. Použite multimeter na meranie týchto dvoch portov VOUT a GND.AT Tento čas je meter zobrazené približne 5v.Podlnte potenciometra na doske tak, aby sa multimeter zobrazoval pri 5,00 V. Toto kalibruje vašu korešpondenciu s pulzným signálom s týmto modulom. Keď sa zmeny frekvencie, zodpovedajúci vzťah sa môže posunúť a je potrebné ho prekalibrovať. Napätie sa dá upraviť nastavením pracovného cyklu. Presnosť je možné ovládať nastavením potenciometra. Vyplnenie do PWM: Pripojte pracovné napätie k VCC a GND.do, aby ste ich nepripojili naopak, aby sa zabránilo poškodeniu dosky a zariadení. regulovateľné napätie na termináli VIN. Rozsah napätia je rozdelený na dva typy: 0-5V a 0-1 0V podľa vybraného režimu. Výstup PWM je PWM. Cyklus regulovať nastavením potenciometra
Relatívna značky:
| Stav | Nový |
| Prevádzková teplota | -45 +85 |
| Typ | Regulátor napätia |
| Napájacie napätie | 4,5 V až 10 V |
| Balík | SMD |
| Pôvod | Pevninská Čína |
| Chemický | Žiadny |
| Číslo modelu | Napätie do PWM |
| Značka | Liludin |
| Rozptyl | Norma |
| Aplikácia | Počítač |
